Металевий корпус для збирання акумулятора LiFePO4 16S Premium (48V)

Професійний цільнозварний металевий корпус серії Premium від українського виробника Metal-Box призначений для високоточного та безпечного збирання літій-залізо-фосфатних (LiFePO4) акумуляторних батарей великої ємності. Модель розроблена спеціально для створення надійних систем накопичення енергії, сонячних електростанцій та джерел безперебійного живлення (ДБЖ/UPS). Конструкція цього корпусу розрахована на встановлення 16 комірок (конфігурація 16S / 48V) найпопулярніших брендів: EVE, CATL, Rept, Lishen та інших номіналом 280Ah, 304Ah, 314Ah, 324Ah, 334Ah, MB31.

Конструктивні особливості корпусу 16s Premium:

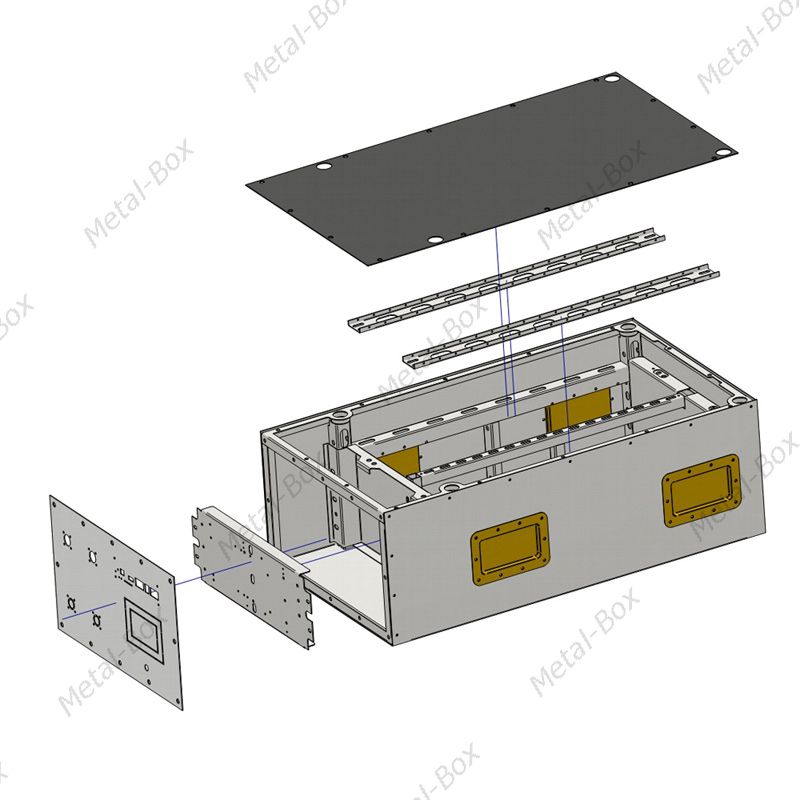

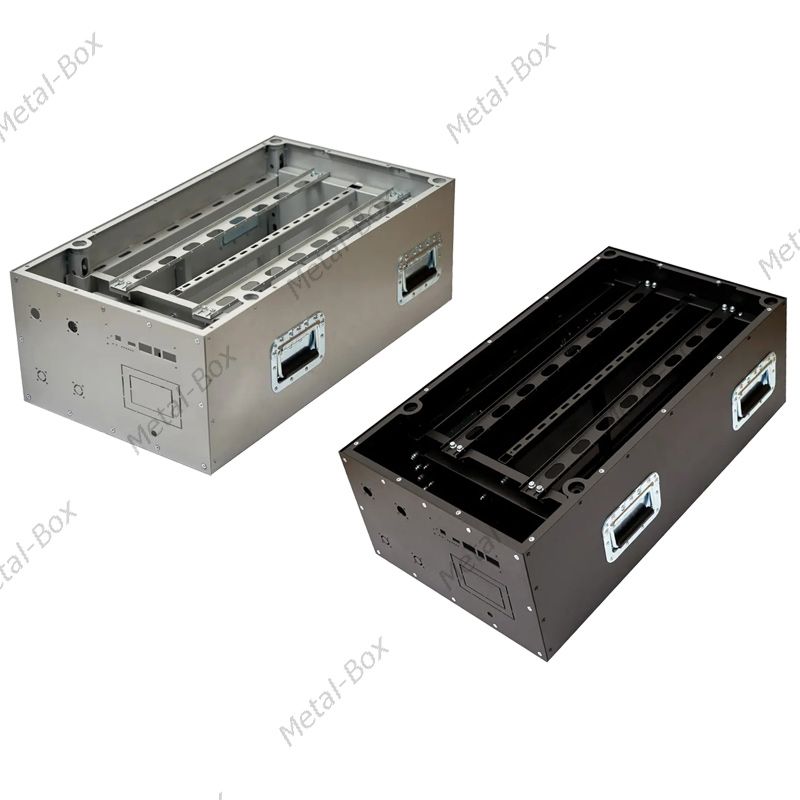

Корпус виготовлений на сучасному ЧПУ-обладнанні з високоякісної листової сталі товщиною 1,5 мм і має підвищену жорсткість. Конструкція включає знімну верхню кришку та знімну фронтальну панель, що забезпечує зручний доступ під час монтажу та обслуговування.

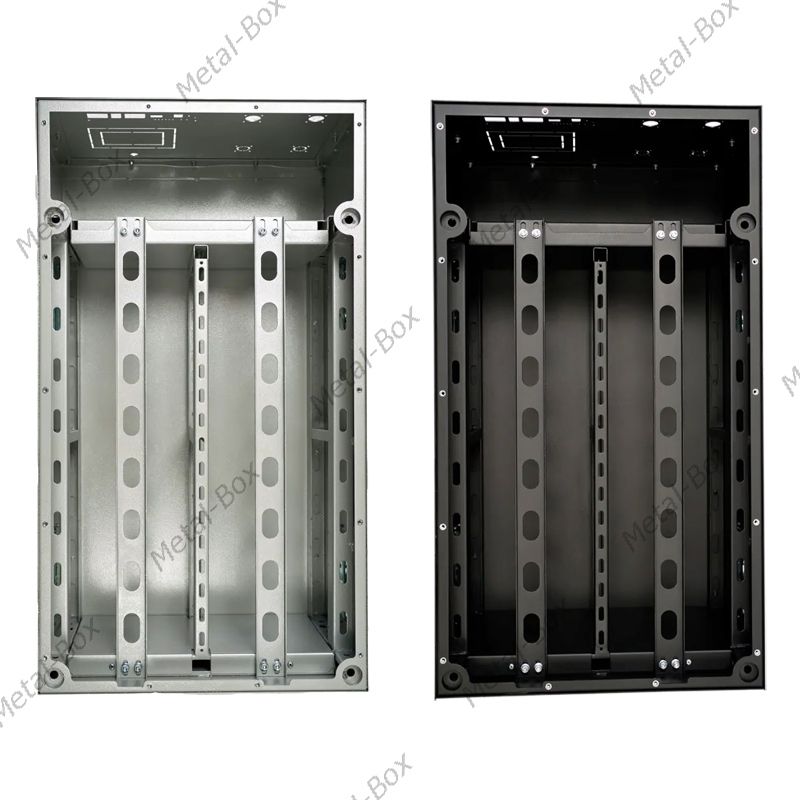

Внутрішній простір чітко зонований на дві частини:

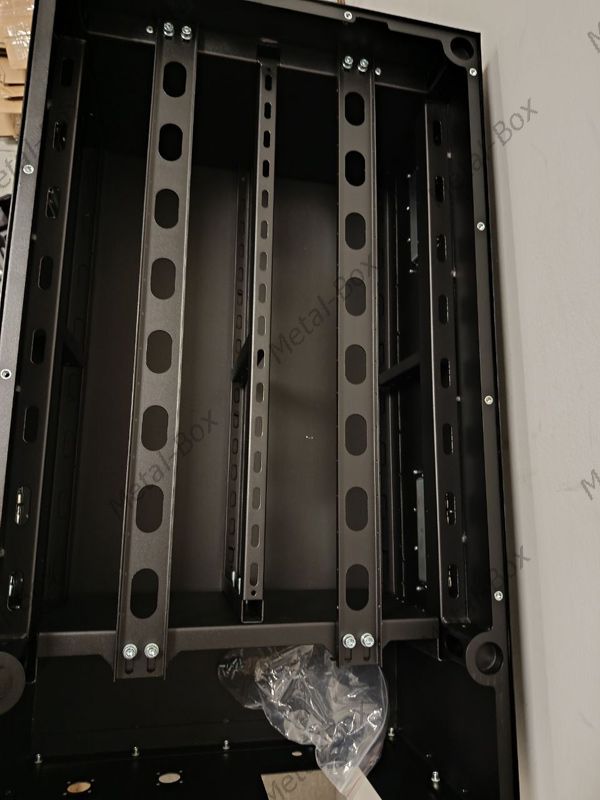

1. Велика область (довжина 576,5 мм) - призначена для монтажу комірок у два ряди (ширина кожного ряду — 178,5 мм). Між рядами передбачена жорстка захисна огорожа, яка ізолює елементи один від одного та запобігає замиканню за умови використання склотекстолітових прокладок товщиною 0,5 мм або іншого дієлектрика.

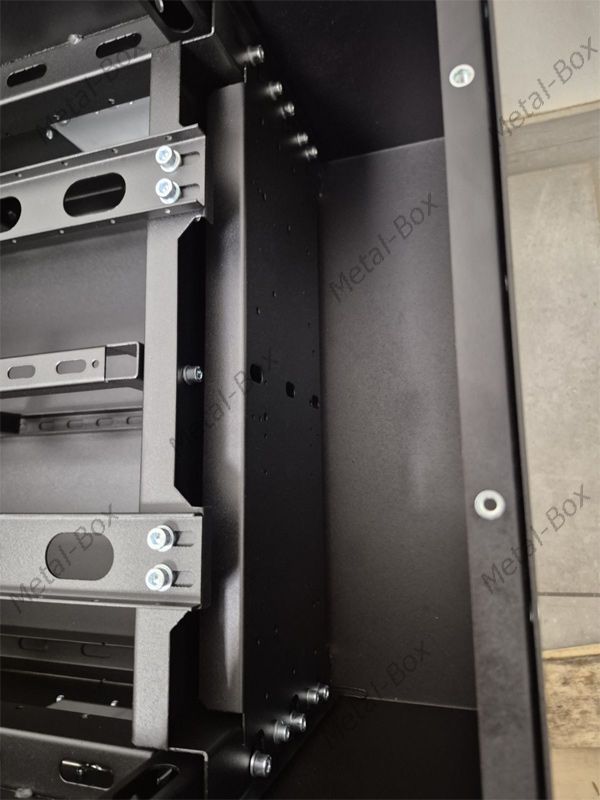

2. Мала область (блок комутації) - містить потужну притискну пластину з товстого металу для надійної компресії комірок (захист від роздуття під час циклів заряду), а також спеціальну технологічну площадку для швидкого монтажу плати BMS.

📐 Мультипозиційність та штабелювання (економія простору).
Конструкція корпусу 16S Premium розроблена з урахуванням високих навантажень та обмеженої площі технічних приміщень:

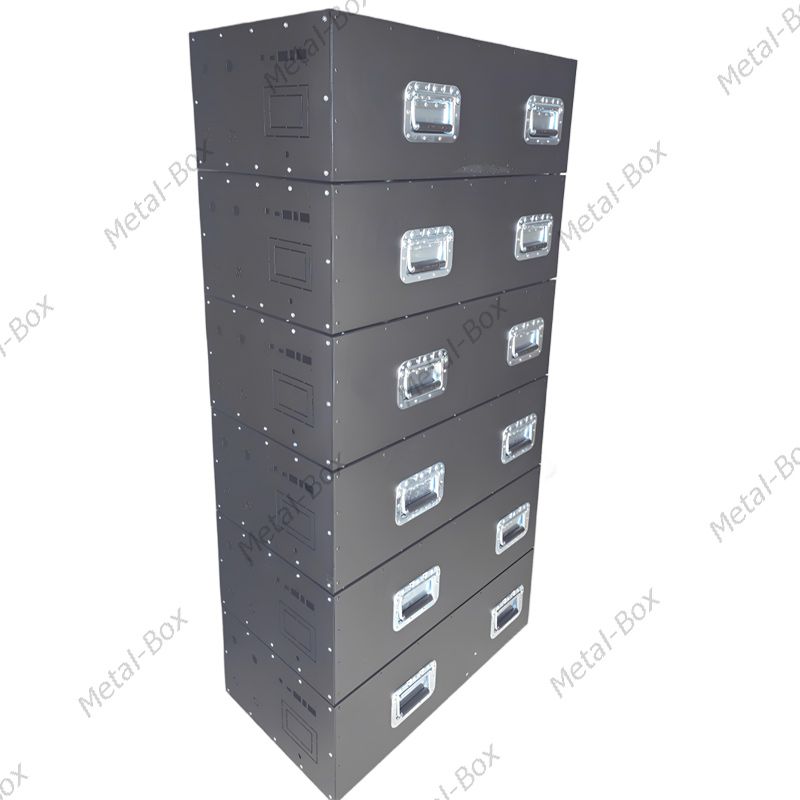

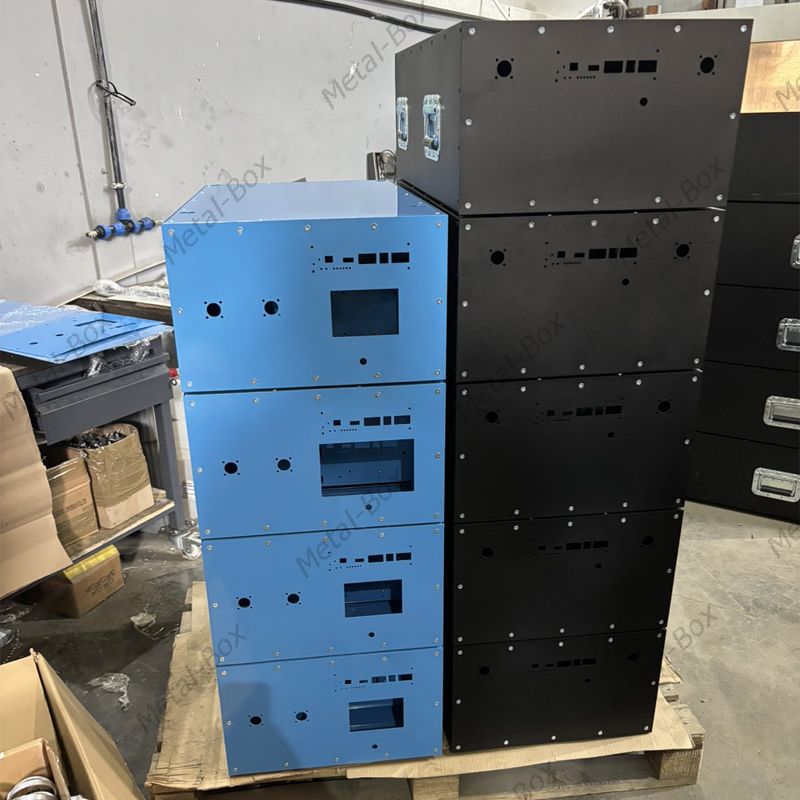

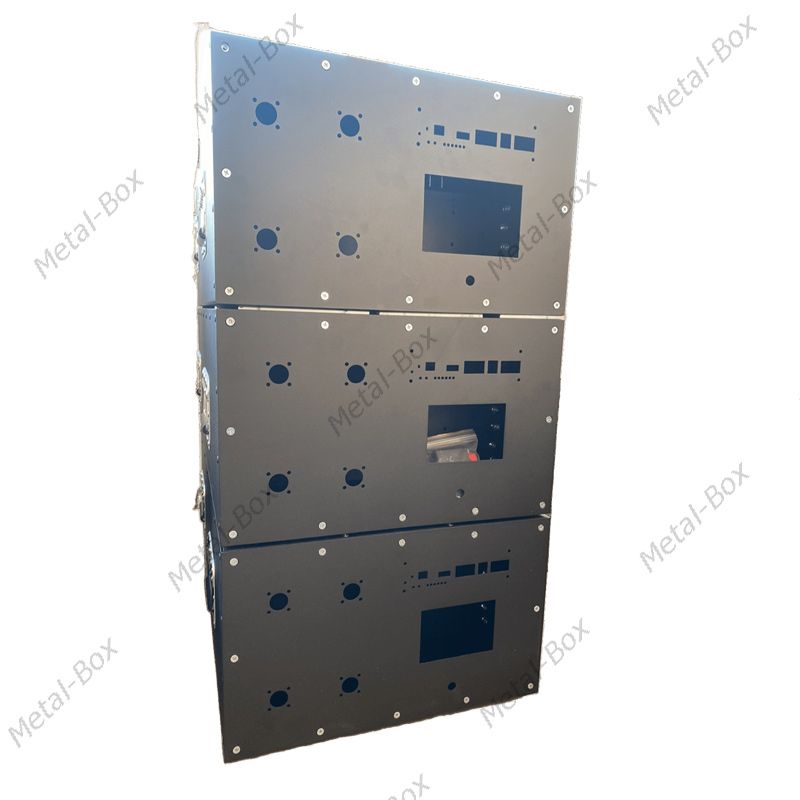

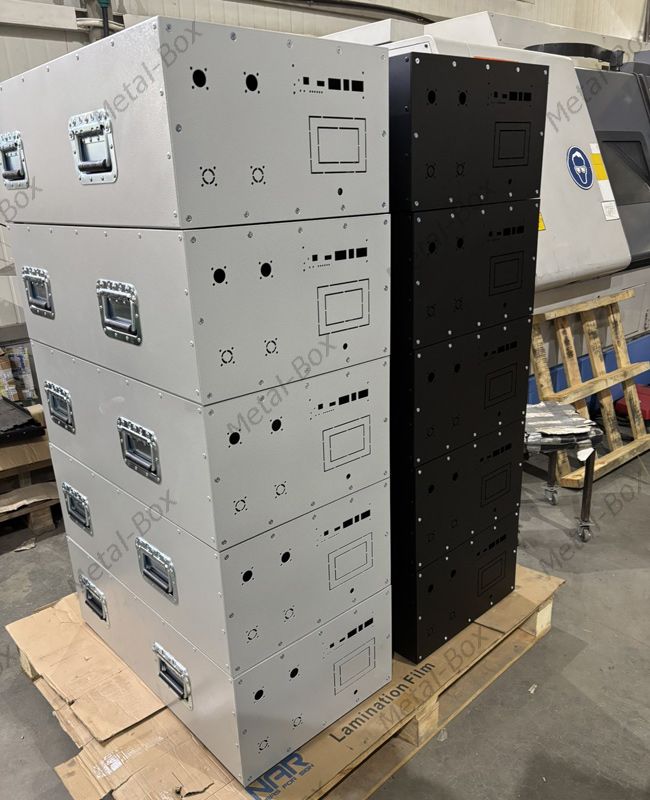

Горизонтальне встановлення (штабелювання). Посилений каркас та ребра жорсткості дозволяють ставити готові акумулятори один на один (у стопку / штабель). Це дозволяє легко масштабувати ємність вашої енергосистеми (наприклад, побудувати систему на 16, 32, 48 кВт·год або ще більшій ємності), займаючи мінімум місця на підлозі.

Вертикальне встановлення («як холодильник»). Якщо у вас вузька ніша або прохід, корпус можна безпечно експлуатувати у вертикальному положенні. Продумане кріплення внутрішньої притискної пластини та жорстка фіксація комірок гарантують, що елементи LiFePO4 залишаться нерухомими та збережуть правильну компресію в будь-якому положенні корпусу.

Кастомізація фронтальної панелі під ваші екрани, клеми та BMS (понад 100 модифікацій)
Ми врахували всі складнощі, з якими стикаються збірники під час підгонки отворів вручну. Вам більше не потрібно нічого випилювати чи свердлити самостійно - на лазерних верстатах з ЧПК уже ідеально висічені всі необхідні посадкові місця.
За замовчуванням передня панель (розмір 440х267 мм) адаптована під інверторну Jikong BMS (JK BMS). Але ми оперативно внесемо зміни в креслення під Daly BMS або будь-якого іншого виробника.

Доступні опції кастомізації фронтальної панелі під ваші завдання:

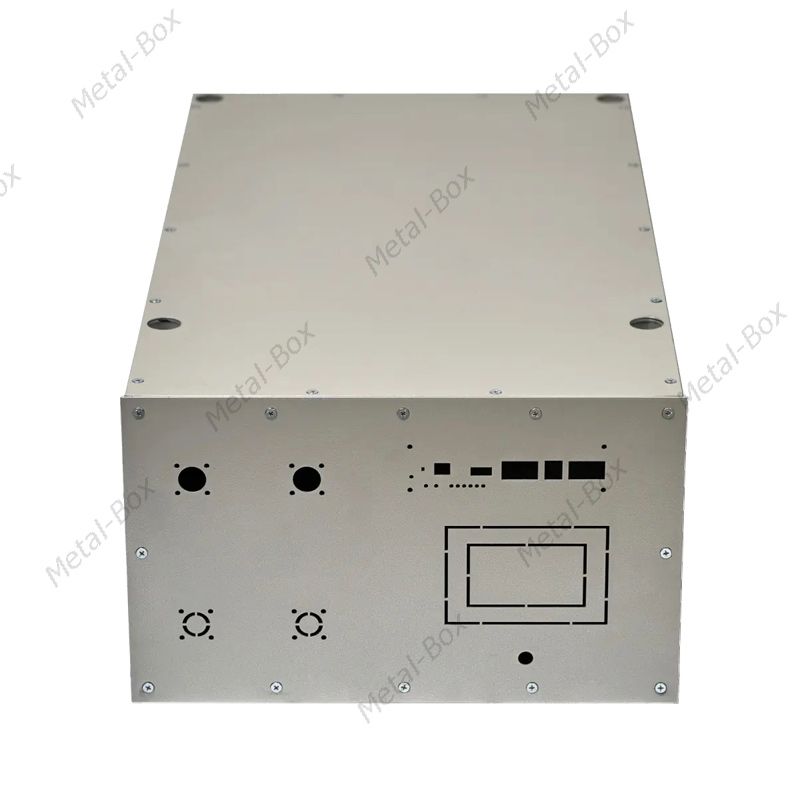

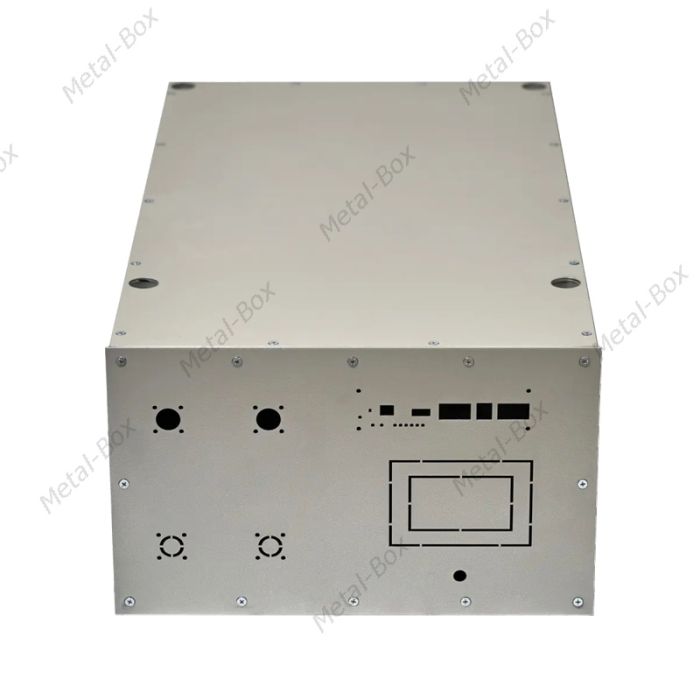

• Посадкові місця під екрани. Отвори під дисплеї діагоналлю 3.2", 4.3" або 7". Також доступне унікальне комбіноване виконання з перфорованими контурами під 3.2" та 4.3" одночасно — збірник може самостійно виламати потрібне віконце під свій екран прямо на об'єкті.
• Силові клеми. Отвори під 1 або 2 пари клем. Отвори під найпопулярніші клеми на 200А можуть бути виконані у вигляді перфорації (ви самі виламуєте необхідну кількість вікон під час монтажу).
• Комунікації та кнопки. Отвори під плату інтерфейсів BMS та кнопку увімкнення/вимкнення. За запитом для простіших модифікацій BMS або для екрана 3.2" (де кнопка вже вбудована в дисплей) ці отвори можуть бути виключені з креслення фронтальної панелі.
• Захист. На панелі за запитом буде передбачено точне місце для встановлення силового автоматичного вимикача.

Технічні характеристики корпусу для збірки акумулятора 16S Premium:

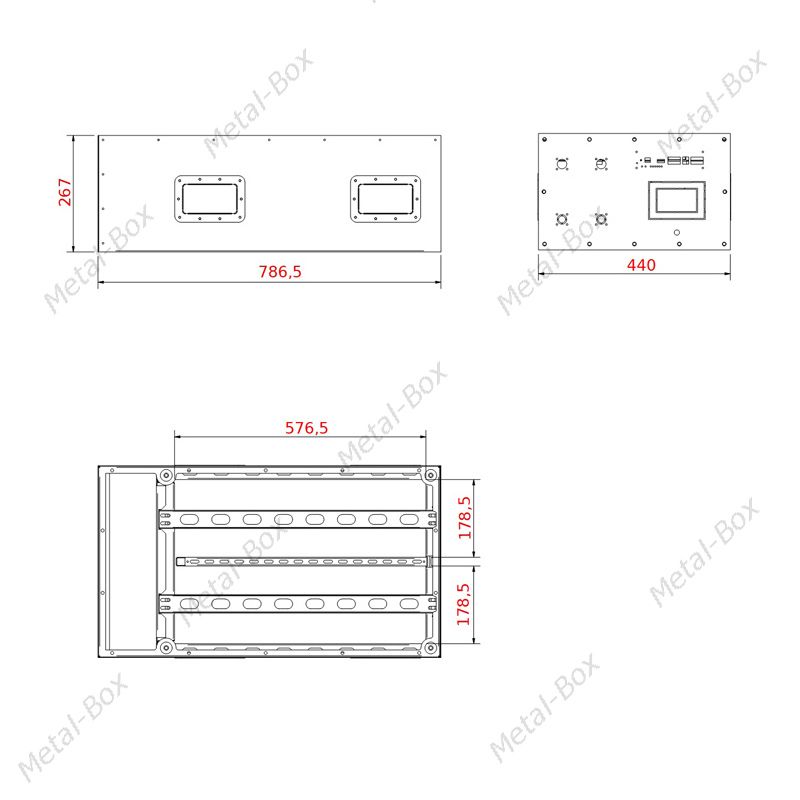

Габаритні розміри: 786,5 х 440 х 267 мм
Товщина металу: 1,5 мм
Вага корпусу: 29 кг
Тип конструкції: цільнозварна жорстка
Фарбування: антикорозійне зносостійке порошкове фарбування.
Базові кольори: чорний, білий, сірий RAL 9006, антрацитно-сірий RAL 7016 (інші кольори за каталогом RAL — під запит).

Переваги для збірників та майстрів.

При фінальному складанні акумулятора LiFePO4 все стає на свої місця без люфтів. Для кожного елемента  (від комірки до плат комунікації) заздалегідь передбачені кріплення та отвори, зроблені на координатно-пробивному пресі та лазері з точністю до частки міліметра. Це економить до 70% часу майстра на монтаж батареї.

Замовляйте серійні корпуси 16S Premium або надсилайте технічне завдання для індивідуального проектування фронтальної панелі під вашу BMS!
