Корпус для ESS системи накопичення енергії LiFePO4 8S Premium на 24 Вольти

Коли виникає потреба зібрати надійну систему енергонезалежності низької напруги на 24 Вольти, звичайні пластикові чи тонкостінні коробки не витримують критичних навантажень. Саме для таких завдань наша команда Metal-Box розробила важкий цільнозварний сталевий бокс серії Premium. Він спроектований спеціально під літій-залізо-фосфатні акумулятори з восьми послідовних елементів. Наша конструкція ідеально приймає в себе призматичні банки від EVE, CATL, Lishen, Rept номіналом від 280 до 334 ампер-годин. Такі комірки найчастіше купують для автономного живлення приватних будинків, кемперів та човнових електромоторів.

Особливості конструкції корпусу для збірки акумулятора 8s Premium

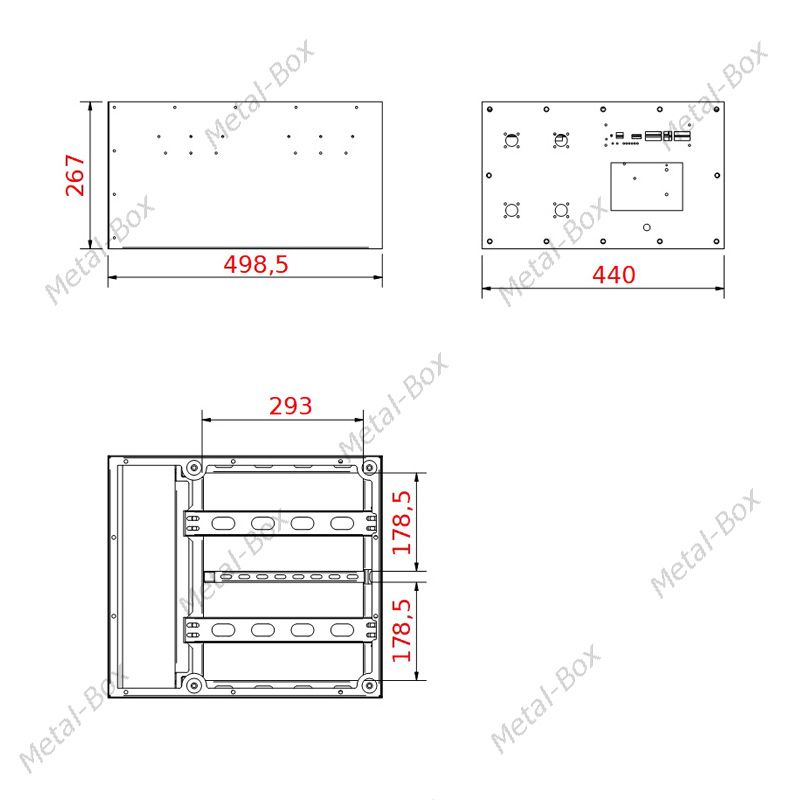

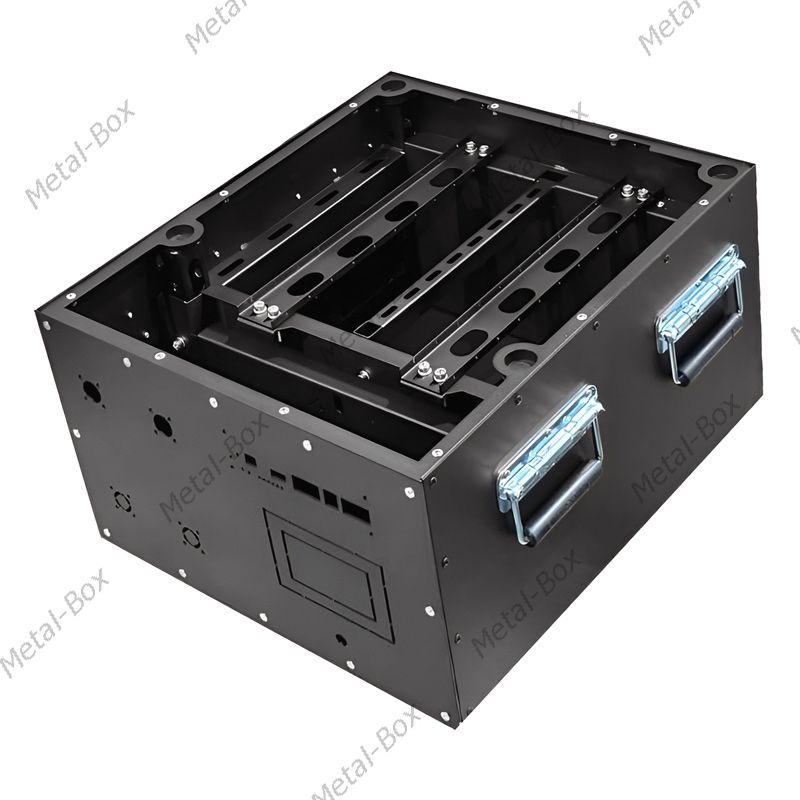

Ми виготовляємо цей бокс з товстого металу товщиною півтора міліметра на високоточних верстатах з числовим програмним керуванням. Порожній каркас важить двадцять три кілограми, що само по собі говорить про монолітність виробу. Зовнішні габарити становлять 498,5 на 440 міліметрів при висоті 267 міліметрів. Перед порошковим фарбуванням кожен виріб проходить фосфатування. Це створює надійний захисний шар, на який ми наносимо фінішну порошкову фарбу чорного, сірого або білого кольору. Таке покриття запікається в печі і стає стійким до подряпин та випадкових ударів.

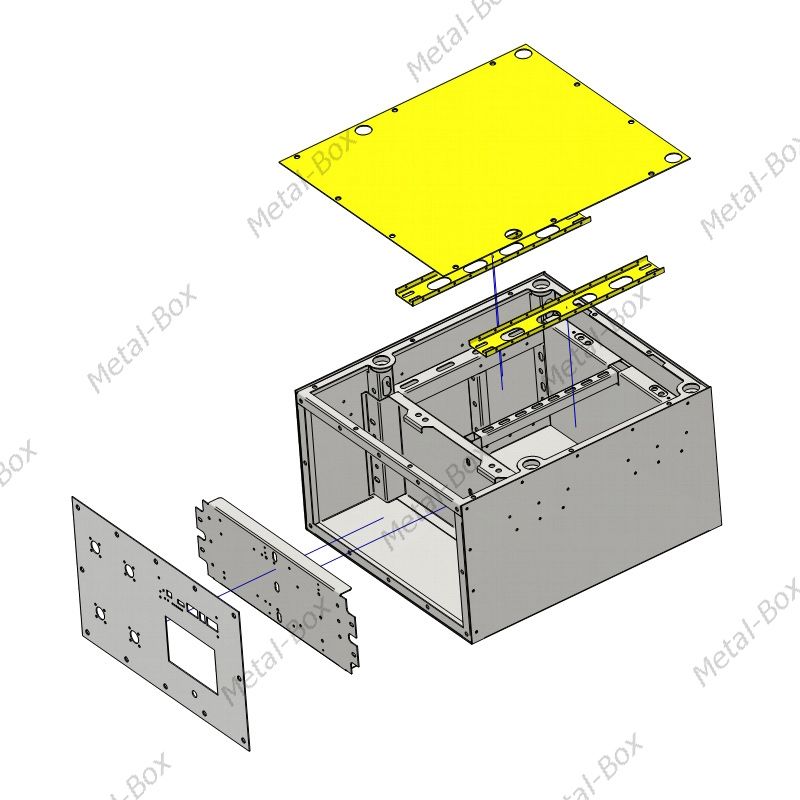

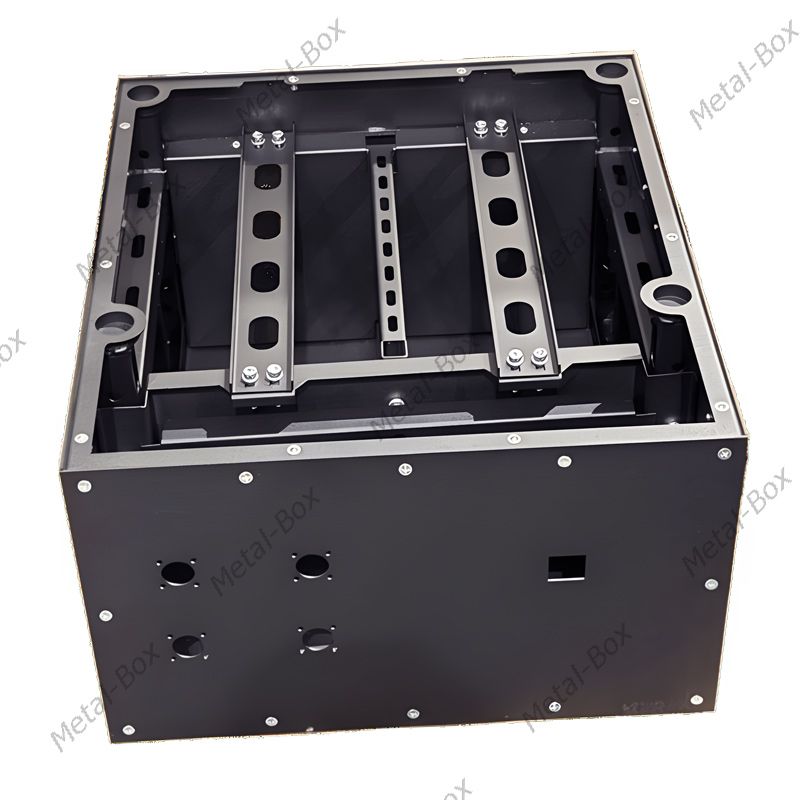

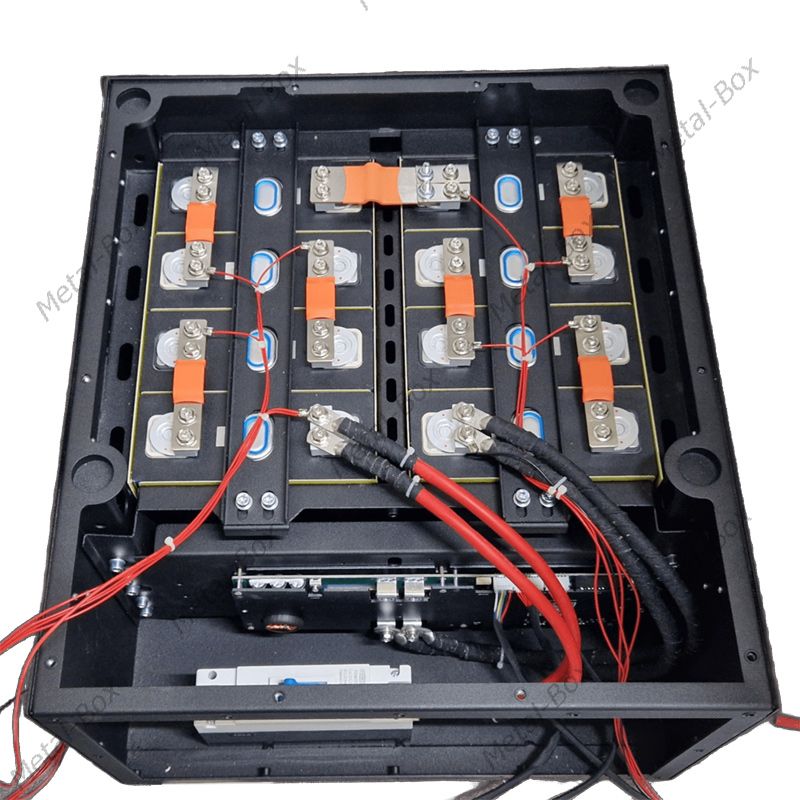

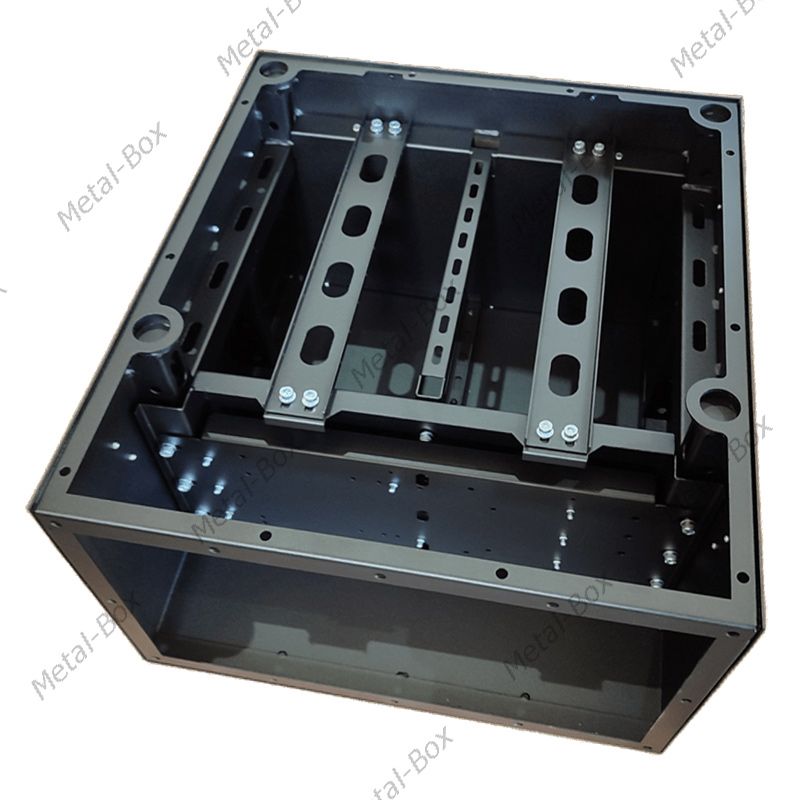

Внутрішнє планування боксу ми розділили на дві чіткі зони, щоб монтаж акумулятора був максимально безпечним. Велика силова зона довжиною 293 міліметри розрахована на щільне укладання LiFePO4 елементів у два ряди по чотири штуки. Між цими рядами ми вварили суцільний металевий роздільник. Він не лише додає жорсткості всьому каркасу, а й фізично разом із дієлектричною прокладкою ізолює банки, виключаючи будь-яке коротке замикання між протилежними полюсами. Поруч розташована апаратна зона комутації. Туди винесено зручний ложемент для швидкого кріплення плати BMS та інтегровано потужну притискну плиту. Ця плита створює постійний правильний тиск на стінки літієвих елементів. Це рятує комірки від мікронабрякання під час інтенсивного заряджання та суттєво продовжує життя дорогому акумулятору.

Передні панелі корпусу для акумуляторів робимо під вимоги замовника

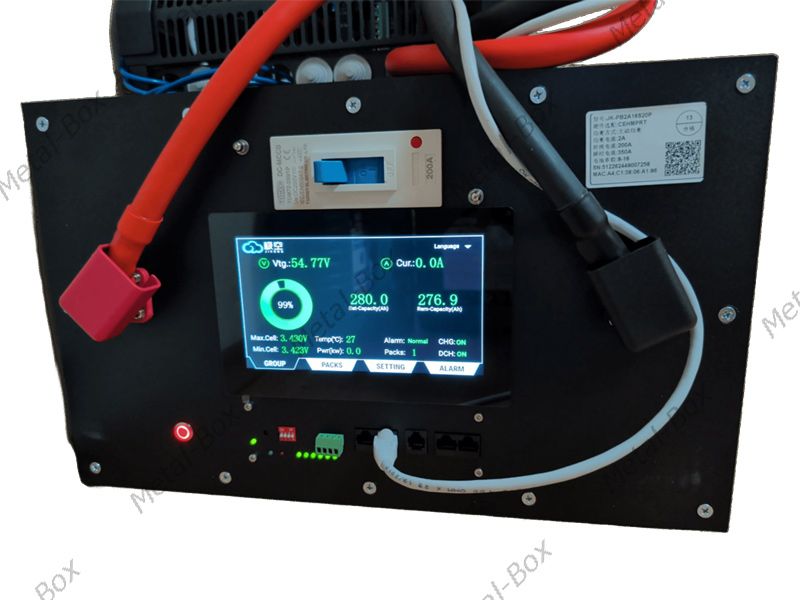

Головна перевага лінійки Premium полягає в тому, що збірнику взагалі не потрібні дриль чи болгарка для підгонки лицьової панелі. Ми маємо в базі понад сто модифікацій передньої панелі під найрізноманітніші завдання. Лазерний промінь та координатно-пробивний прес висікають точні отвори під силовий автомат, комунікаційні плати інверторних BMS від Jikong або Daly та кнопку керування. Отвори під великі екрани діагоналлю 3.2, 4.3 чи 7 дюймів, а також під силові клеми ми робимо як повністю відкритими, так і у вигляді розумної перфорації. Майстер може просто на об'єкті легким натиском виламати потрібне за розміром віконце під свій дисплей або прибрати заглушки саме під ту кількість клем, яку він реально монтує в даний момент.

Переваги корпусу для акумуляторної батареї 8s Premium

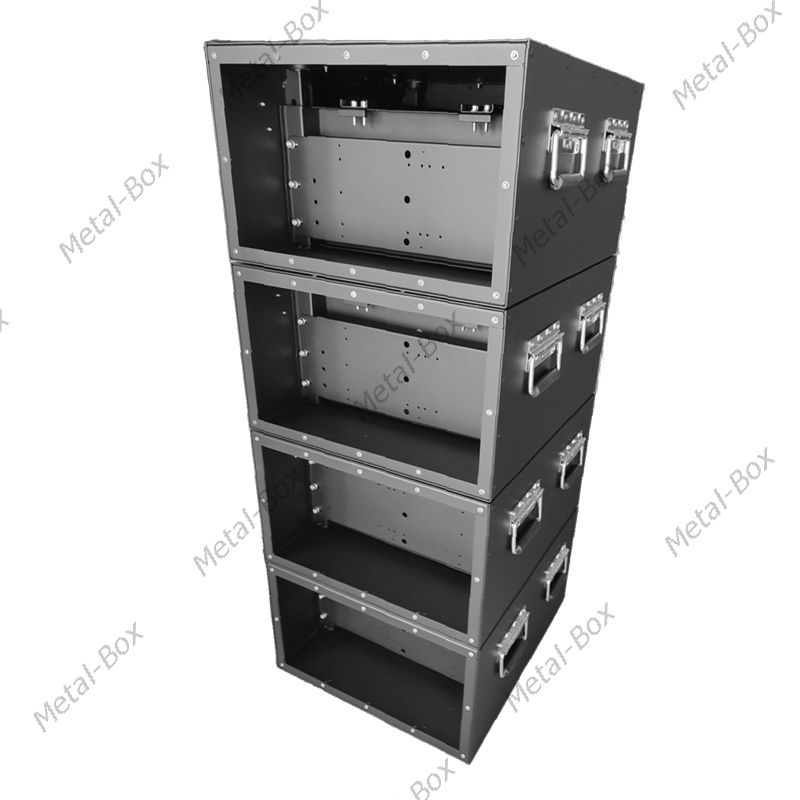

Конструкція нашого виробу настільки міцна, що дає повну свободу під час інсталяції готової системи. Завдяки жорсткому металу та надійним зварним швам, бокси можна сміливо ставити один на один у вертикальну стопку. Нижній бокс без проблем витримає величезну вагу верхніх корпусів, що дозволяє легко масштабувати ємність накопичувача навіть у тісній коморі. Більше того, якщо простір приміщення занадто обмежений, то ящик для акумуляторів можна перевернути і запустити в роботу у вертикальному положенні . Внутрішня система фіксації та притискна пластина надійно втримають важкі акумуляторні банки в будь-якій позиції.
