Металевий корпус для акумулятора LiFePO4 16S Eco (48V)

Для майстрів та інженерів, які шукають доступне, але безкомпромісне за надійністю рішення для побудови системи автономного живлення на 48 Вольт, наша команда Metal-Box створила унікальний конструктор. Бюджетний сталевий корпус серії Eco розроблений спеціально під літій-залізо-фосфатні збірки з шістнадцяти комірок. Він спроектований так, щоб ви могли використовувати найпопулярніші на ринку України призматичні банки ємністю від 280 до 334 ампер-годин, включаючи елементи від EVE, CATL, Lishen, Rept та інш. Цей варіант обирають для сонячних станцій та домашніх ДБЖ, коли кожна гривня бюджету на рахунку, але економити на безпеці не можна.

Конструктивні особливості боксу для збірки акумулятора 16S Eco

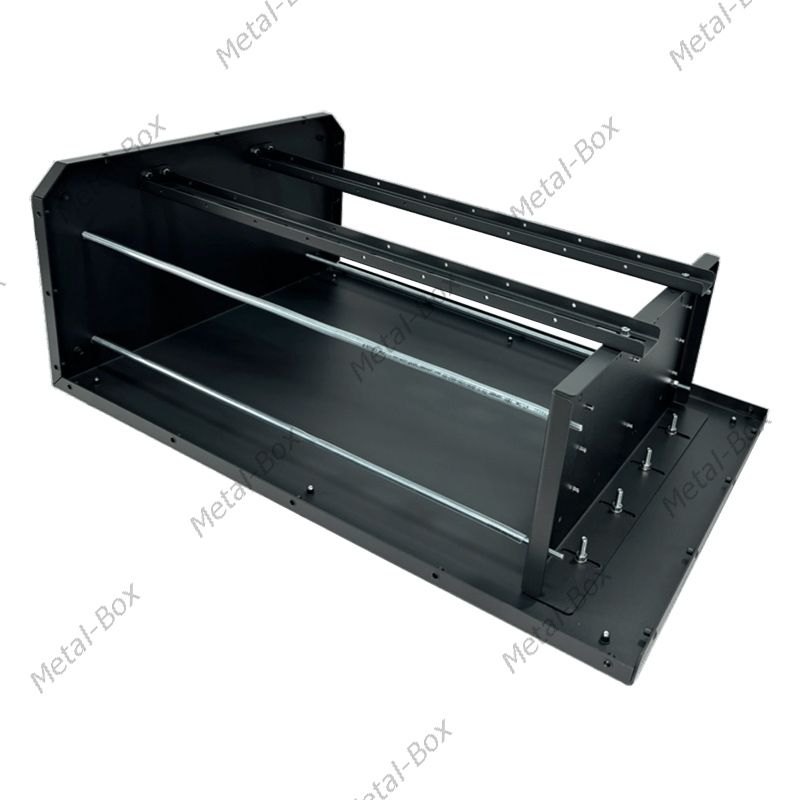

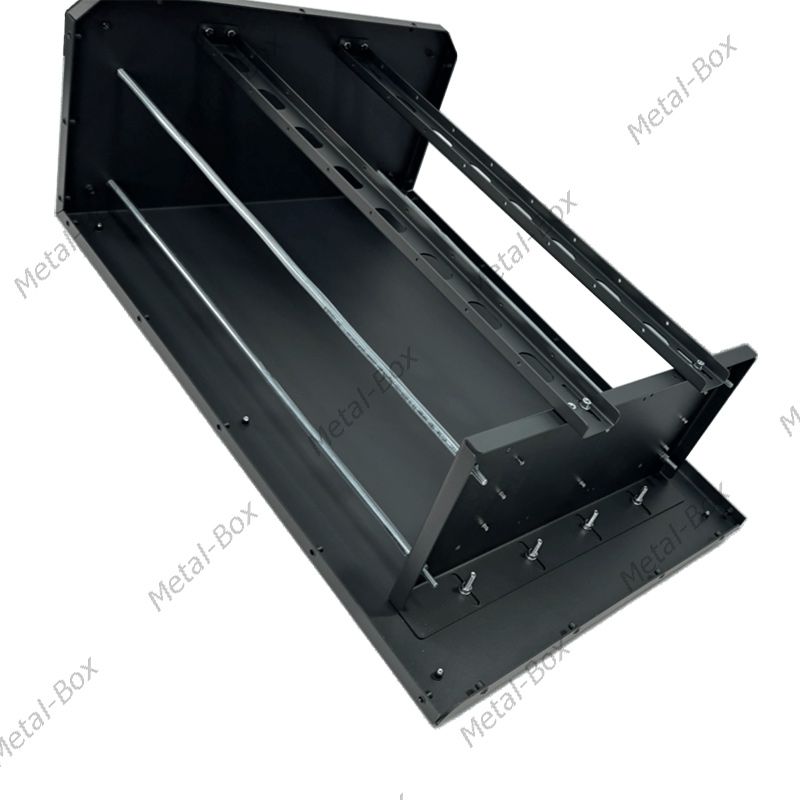

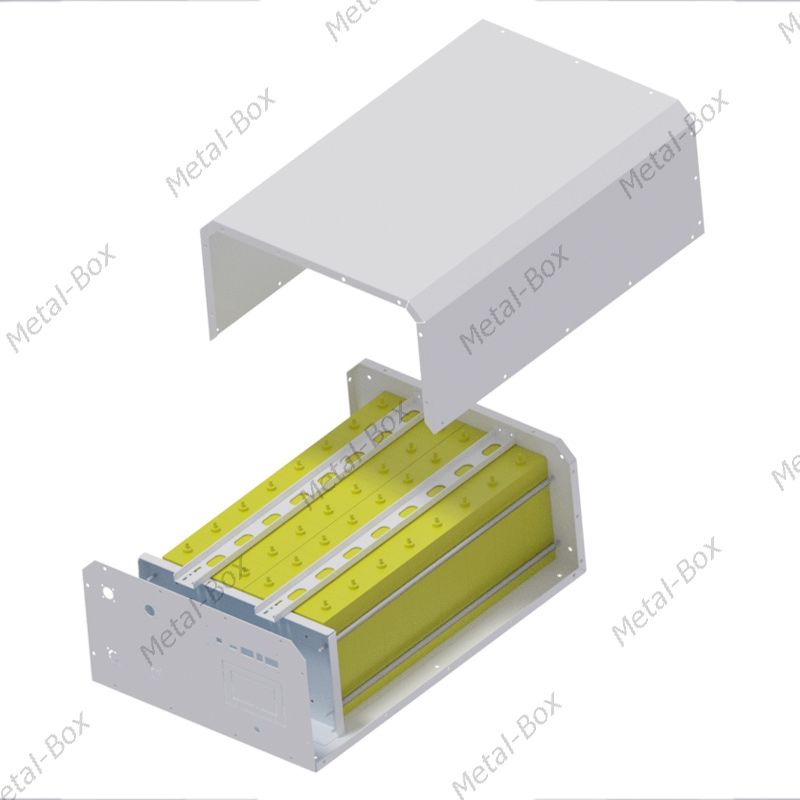

Конструкція економ-серії кардинально відрізняється від класичних закритих ящиків і є потужним відкритим шасі, яке згодом закривається легким захисним кожухом. Основою виробу служить товста двоміліметрова Г-подібна металева пластина (перпиндикулярна поличка якої виконує функцію першої компресійної пластини). Ця пластина оснащена додатковими ребрами жорсткості. До неї за допомогою гвинтів прикручується друга компресійна плита такої ж товщини. Саме вони беруть на себе головне навантаження і затискають між собою два ряди по вісім комірок. Головна перевага такої відкритої рами - можливість регулювати внутрішню відстань між стінками преса в діапазоні від 568 до 592 міліметрів. Це розв'язує руки майстру, бо дозволяє без проблем упакувати навіть б/в банки з легкою геометрією роздуття або використовувати товсті діелектричні прокладки між елементами.

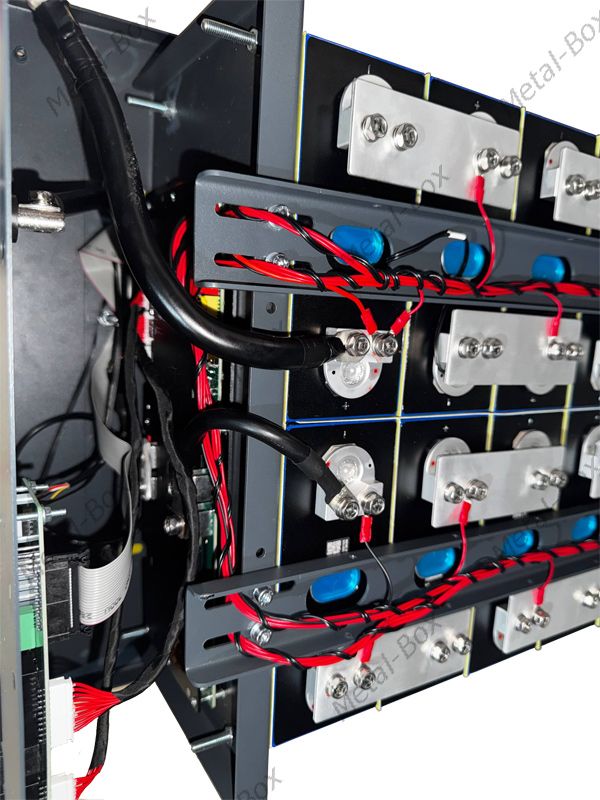

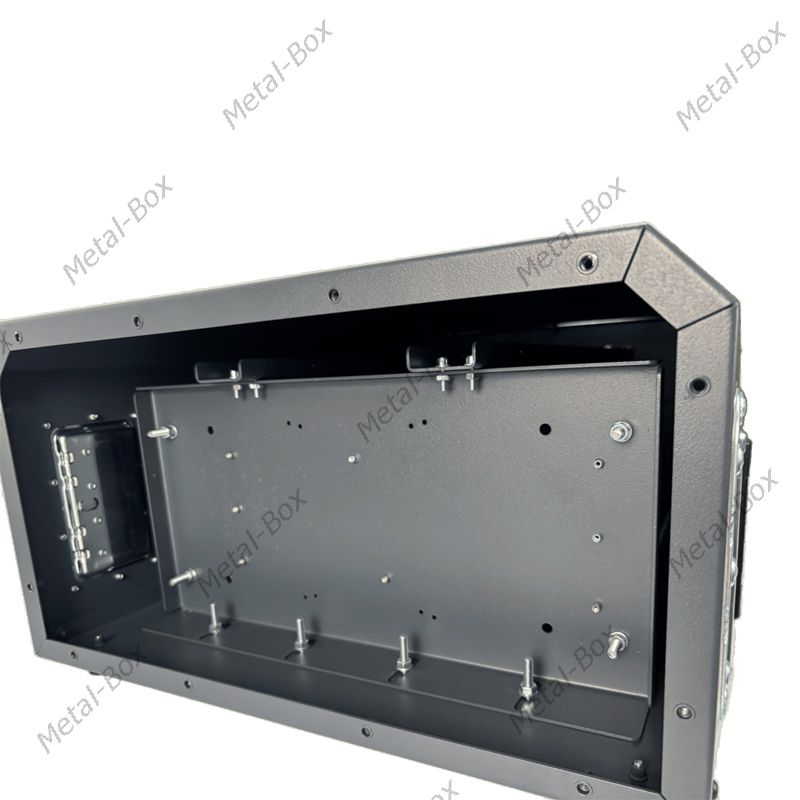

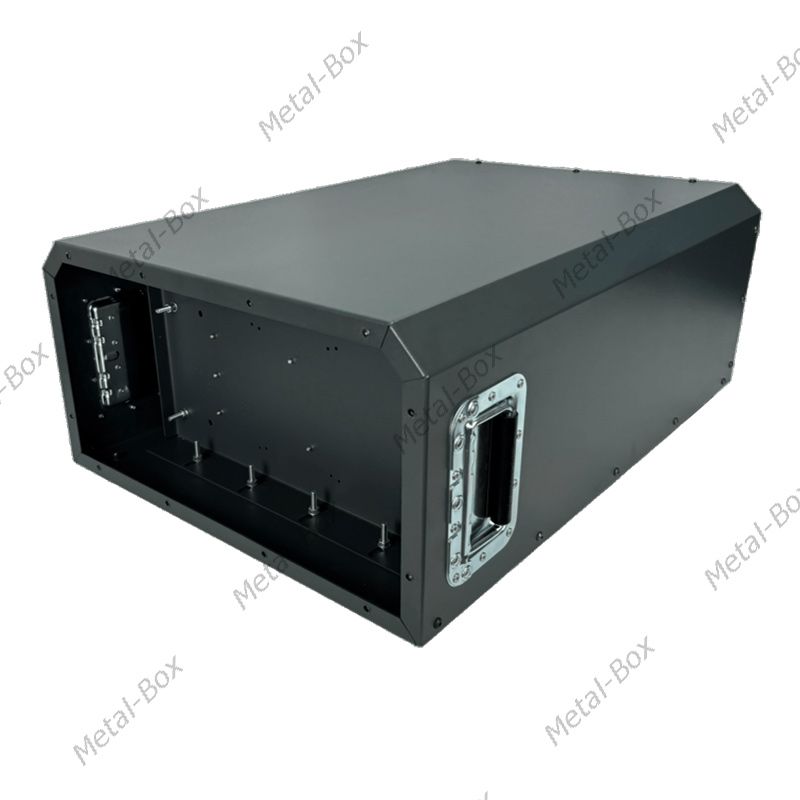

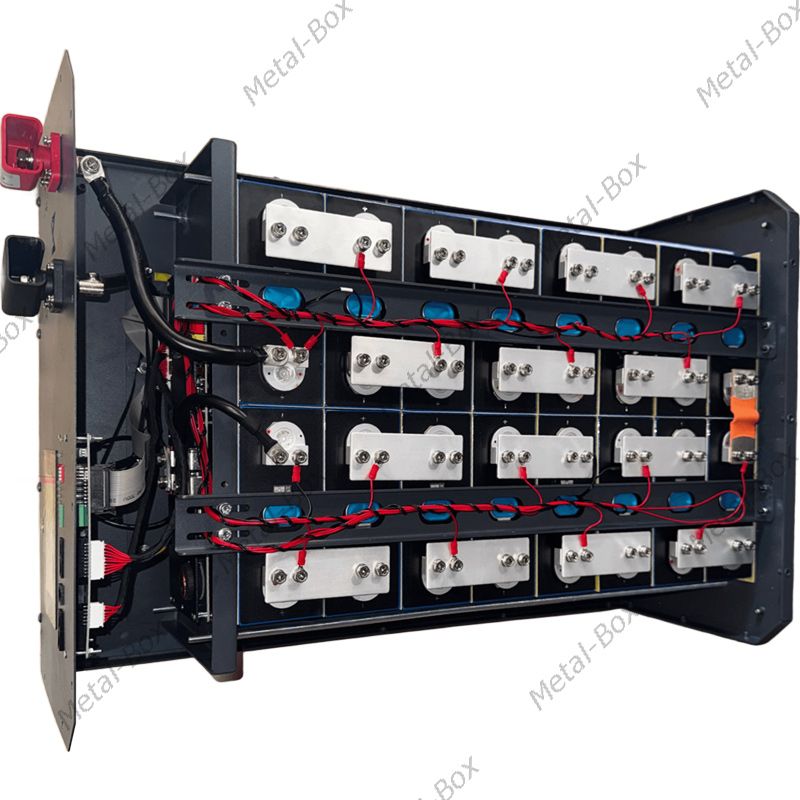

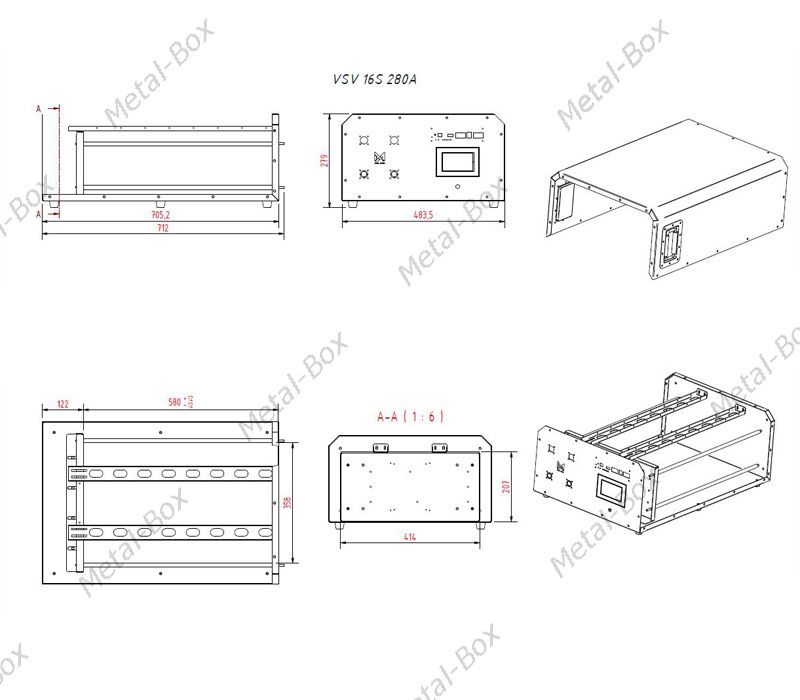

Процес симетричного тиску на літієві елементи реалізований за допомогою чотирьох сталевих шпильок — по дві з кожного боку. Регулюючи зусилля затягування на кожній шпильці, ви можете досягти ідеального заводського стиснення банок. Це не дозволить коміркам деформуватися під час великих струмів заряду. Зверху конструкція намертво зв'язується двома поздовжніми металевими смугами, в яких заздалегідь прорізані вікна для аварійних клапанів комірок. На одну з стискних пластин з іншого боку встановлюють звичайну або інверторну плату керування BMS від бренду Jikong. Після завершення силової комутації вся ця рама накривається кришкою-кожухом з полегшеного металу товщиною 1,2 міліметра. Це знижує загальну вагу порожнього корпусу до двадцяти кілограмів при габаритах 712х483,5 міліметра та висоті 279 міліметрів.

Знімні кастомізовані панелі в корпусах для збирання акумуляторів 16S серії Eco

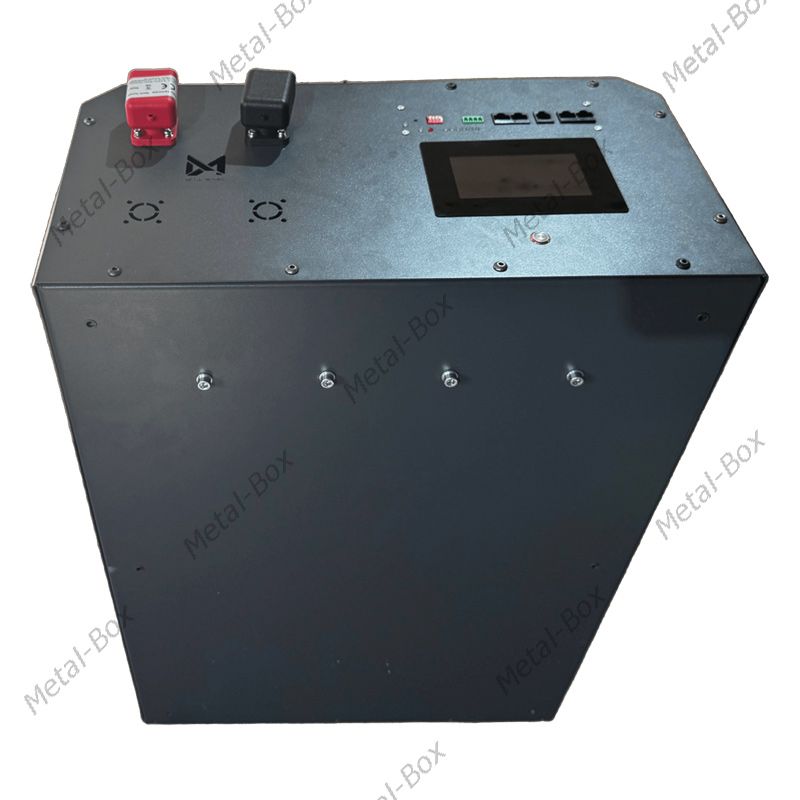

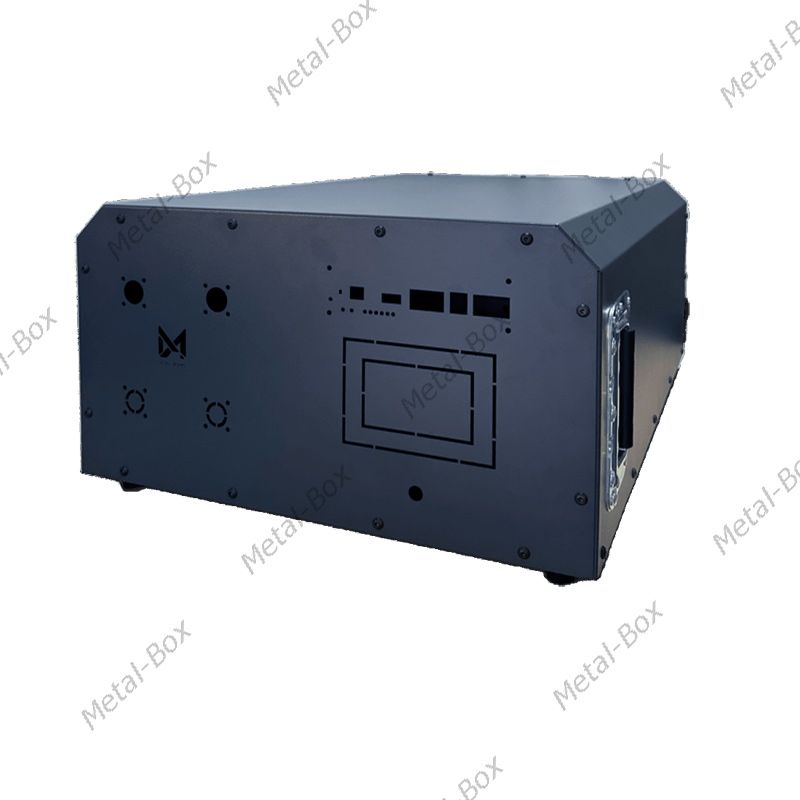

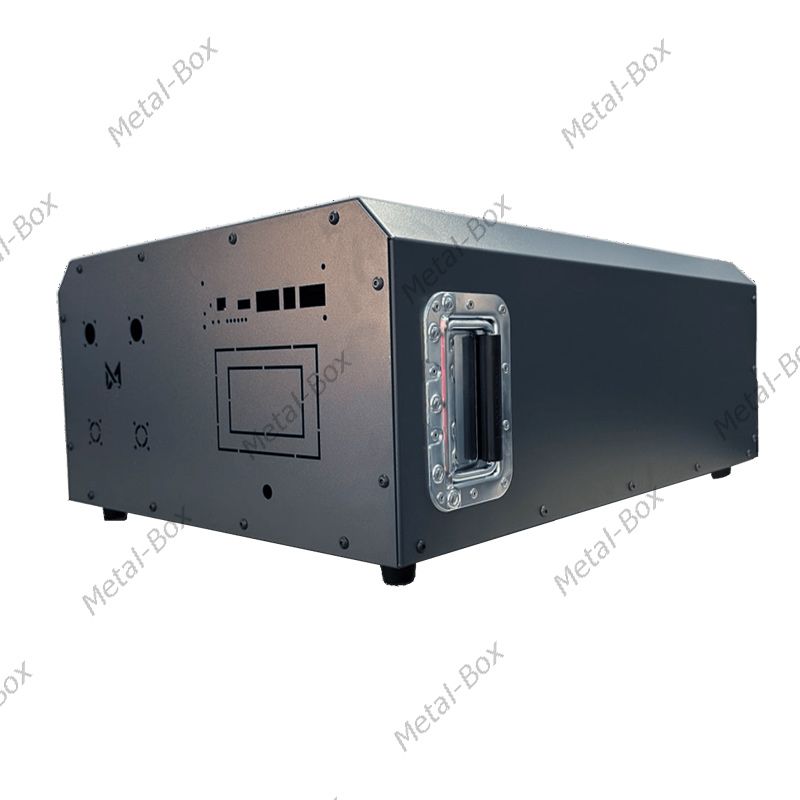

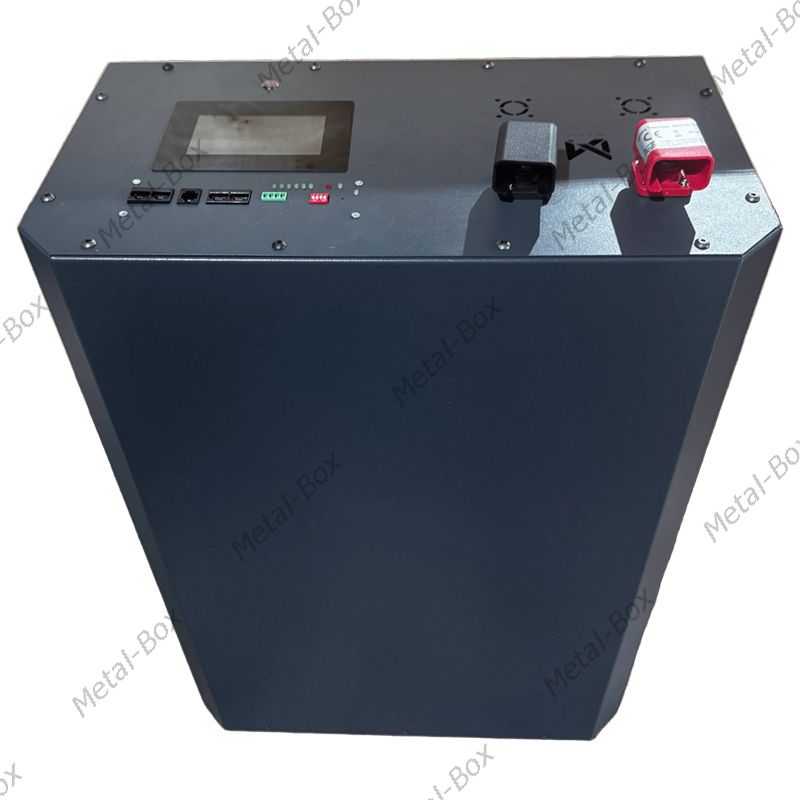

На фінальному етапі до шасі прикручується окрема лицьова панель розміром 483 на 255 міліметрів. Ця фронтальна панель перетворює збірку на акуратний заводський пристрій. Ми як виробник пропонуємо понад сто готових інженерних модифікацій цієї панелі під автоматику JK BMS або Daly. На координатно-пробивному пресі з ЧПК ми заздалегідь робимо точну перфорацію під силові автоматичні вимикачі, кнопки живлення та плати інтерфейсів. Посадкові місця під інформаційні дисплеї діагоналлю 3.2, 4.3 чи 7 дюймів, а також під силові клеми на 200 Ампер виконуються у вигляді розумних напівпрорізаних контурів. Збірнику не потрібен спеціальний інструмент — він може прямо під час монтажу видавити рукою потрібне віконце під конкретну модель екрана або прибрати заглушки тільки під ту кількість клем, яку планує підключити. Якщо ви використовуєте мініатюрний дисплей 3.2 дюйма, де кнопка пуску інтегрована в сам екран, ми надішлемо панель взагалі без зайвого отвору під кнопку.

Переваги боксів для акумуляторів 16S Eco

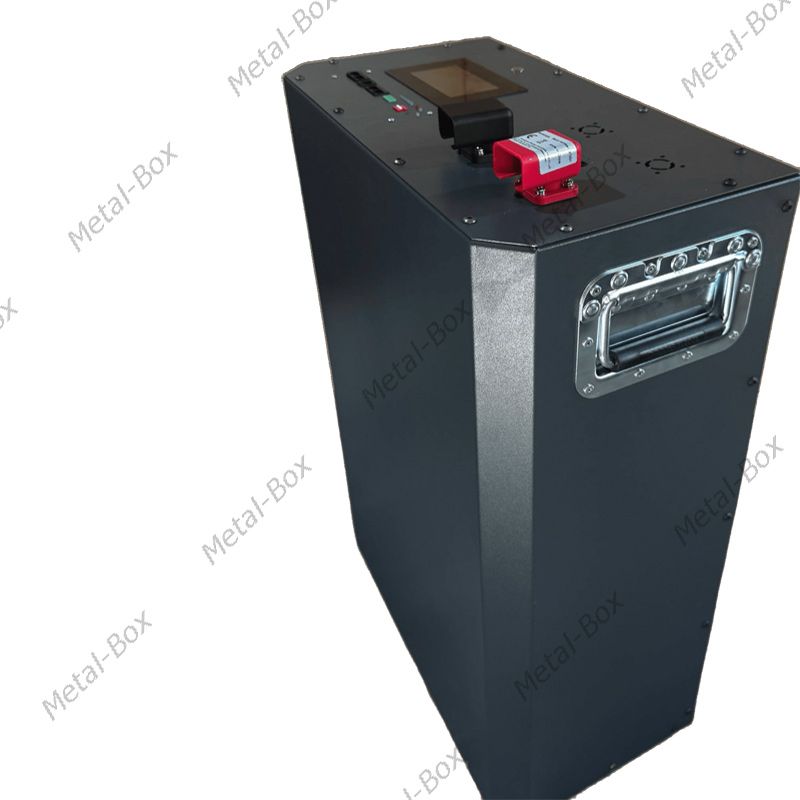

Незважаючи на свою доступну ціну, серія Eco покривається тією ж фірмовою зносостійкою порошковою фарбою, що й дорожчі моделі. Кожен корпус проходить повний цикл антикорозійного фосфатування. Стандартно ми фарбуємо деталі в чорний, сірий або білий кольори, але під замовлення готові надати будь-який відтінок за шкалою RAL. Завдяки продуманій архітектурі, готовий акумулятор можна експлуатувати як у класичному горизонтальному положенні, так і поставити торцем на підлогу, ніби домашній холодильник. Це звільняє корисну площу в котельні чи гаражі. Разом із корпусом ви отримуєте повний монтажний комплект для старту роботи, куди вже входять чотири шпильки-стяжки, шість опорних ніжок та дві міцні металеві ручки для зручного транспортування.
