Бюджетний металевий корпус для акумулятора LiFePO4 8S Eco 24V

Шукаєте надійне та бюджетне рішення для створення власного джерела резервного живлення на 24 Вольти? Завод Metal-Box представляє спеціалізований сталевий корпус серії Eco, який розроблений для збирання літій-залізо-фосфатних акумуляторних батарей із 8 комірок.
Ця модель є ідеальним вибором для побудови компактних сонячних електростанцій, автобудинків, резервування котельного обладнання чи безперебійників середньої потужності. Завдяки продуманій геометричній рамі, корпус легко вміщує найпопулярніші на ринку комірки EVE, CATL, Lishen, Rept та інші елементи ємністю 280Ah, 304Ah, 314Ah, 324Ah, 334Ah.

Інженерна концепція та силовий каркас
Серія Економ вирізняється від класичних суцільних ящиків для акумуляторів своєю практичною силовою конструкцією. В її основі лежить рамне шасі з потужними регульованими компресійними пластинами, яке після монтажу та комутації закривається знімним захисним кожухом.

Основні конструктивні характеристики:

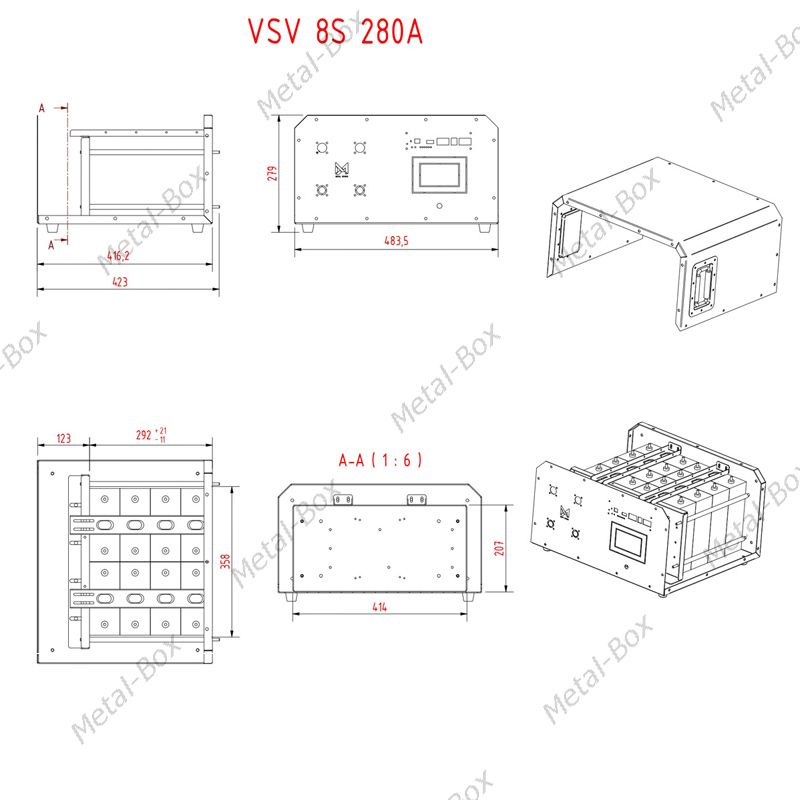

Габаритні розміри: 423 х 483,5 х 279 мм.
Вага порожнього корпусу: всього 16 кг (зручно для транспортування та виїзного монтажу).
Несуча основа: сталева пластина товщиною 2 мм із додатковими формованими ребрами жорсткості.

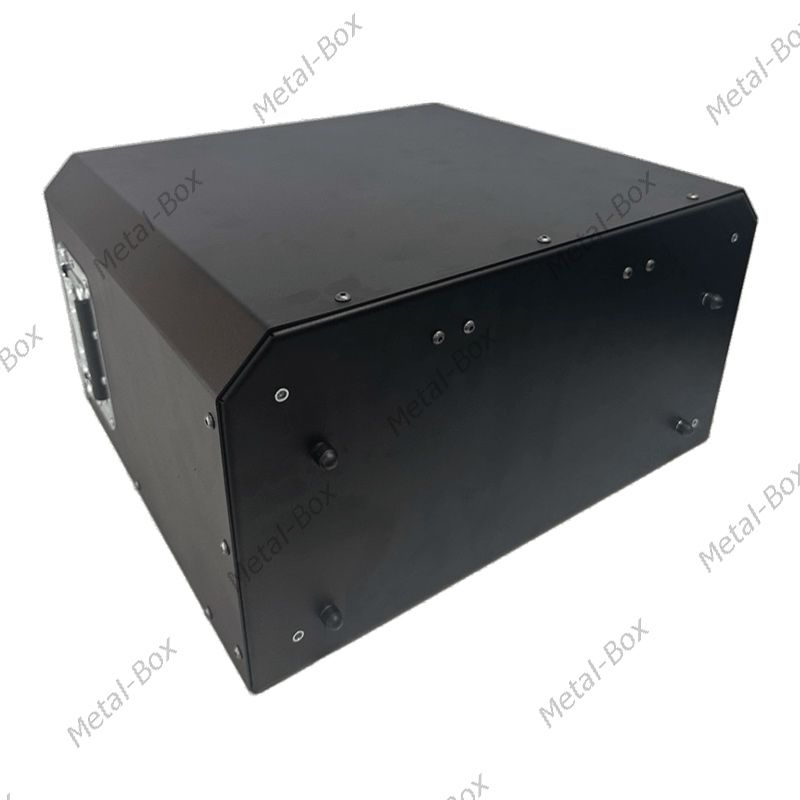

Захисний кожух: знімна верхня кришка з металу товщиною 1,2 мм.
Покриття: запікається зносостійкою порошковою фарбою після обов'язкового антикорозійного фосфатування. Базові кольори - чорний, сірий графіт або білий (можливе виготовлення за кольором RAL).

Унікальна система стискання та захисту комірок
Головний біль багатьох майстрів - це збирання елементів із різною товщиною ізоляції або комірок, що мають незначне геометричне роздуття. У корпусі 8S Eco ця проблема повністю вирішена на конструктивному рівні.

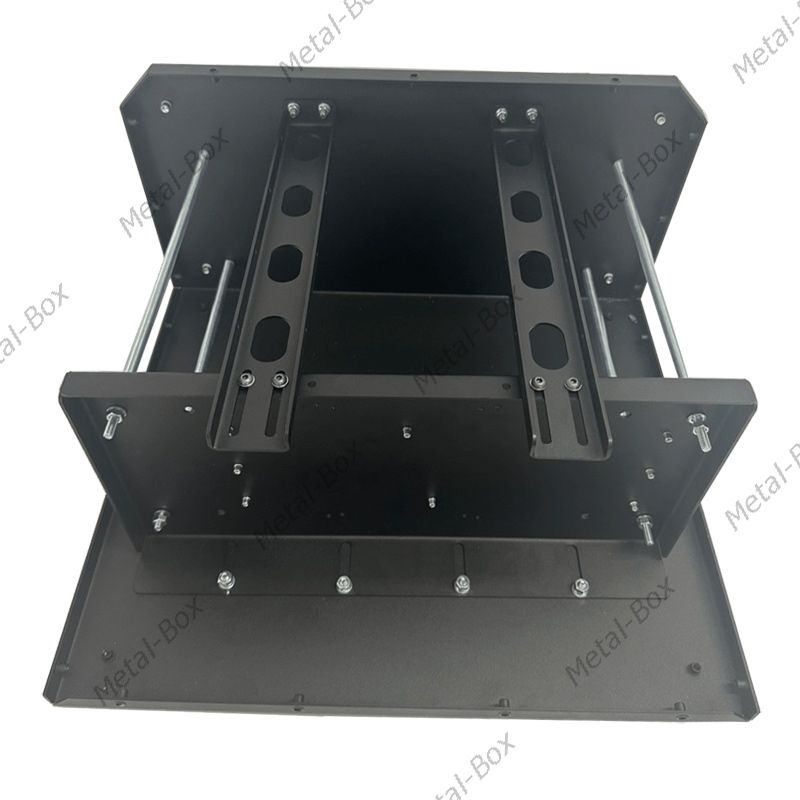

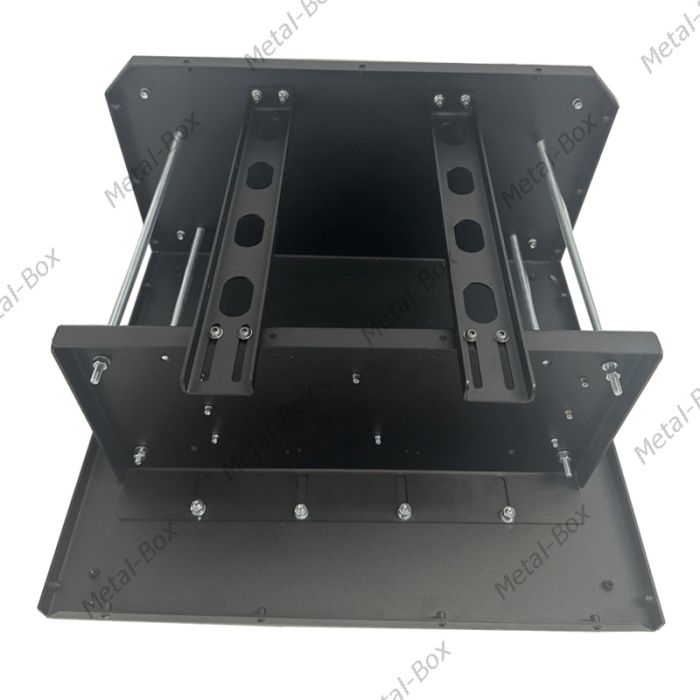

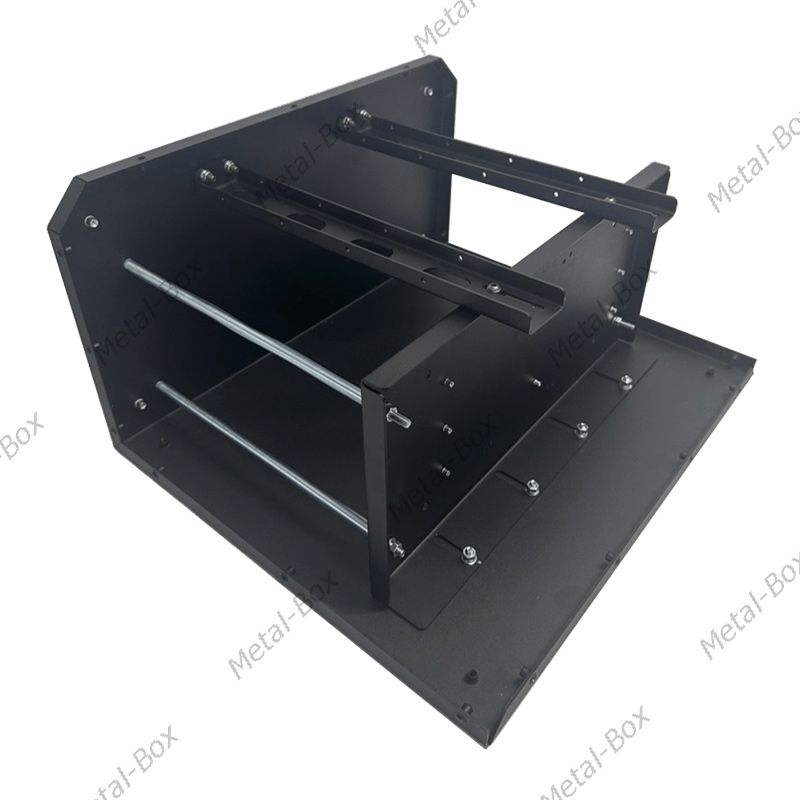

Вісім акумуляторних банок розміщуються в два ряди по чотири штуки між двома вертикальними стінками з товстої 2-мм сталі.
Регульована відстань стискання: ви можете змінювати простір між компресійними пластинами в діапазоні від 281 до 313 мм. Це дозволяє вільно використовувати будь-які діелектричні текстолітові прокладки або збирати акумулятори, яки були раніше у експлутації.
Рівномірний притиск: стискання здійснюється за допомогою 4 шпильок з різбленням (по дві з кожного боку). Контролюючи момент затягування шпильок, ви створюєте точний та однаковий тиск по всій площі банок. Це запобігає їх руйнуванню та деформації під час інтенсивних зарядних струмів.
Захист клапанів: зверху компресійні пластини додатково фіксуються двома поздовжніми металевими смугами із заздалегідь вирубаними технологічними віконцями, які залишають аварійні клапани скидання тиску повністю відкритими.
Монтаж плати керування: на передню компресійну пластину з внутрішнього боку штатно монтується плата керування Jikong BMS (інверторна або звичайна) чи аналог від інших брендів.

Кастомізація передньої панелі під ваші екрани, клеми та BMS (Понад 100 модифікацій)

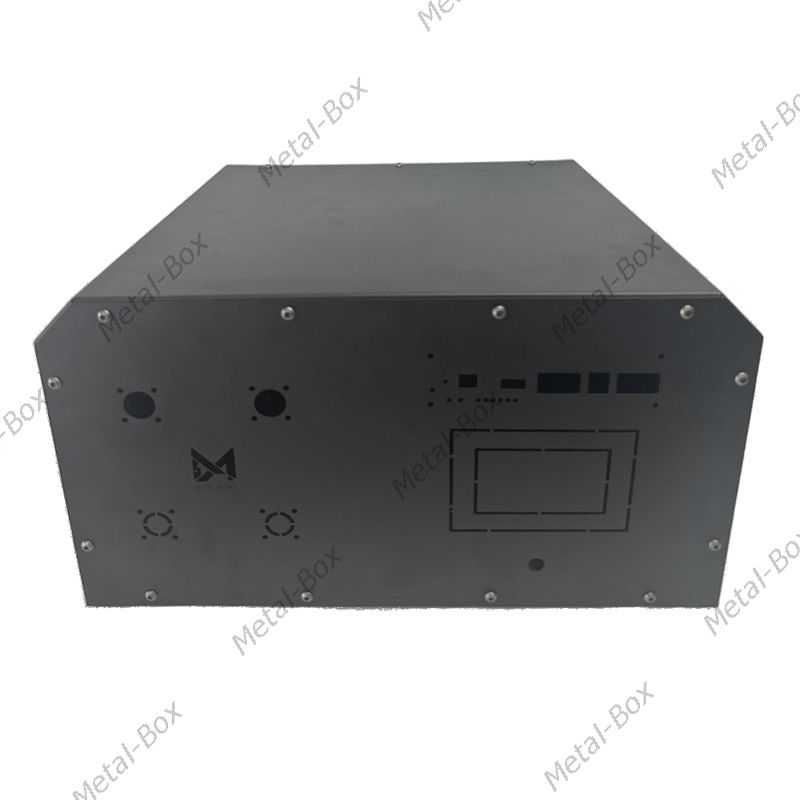

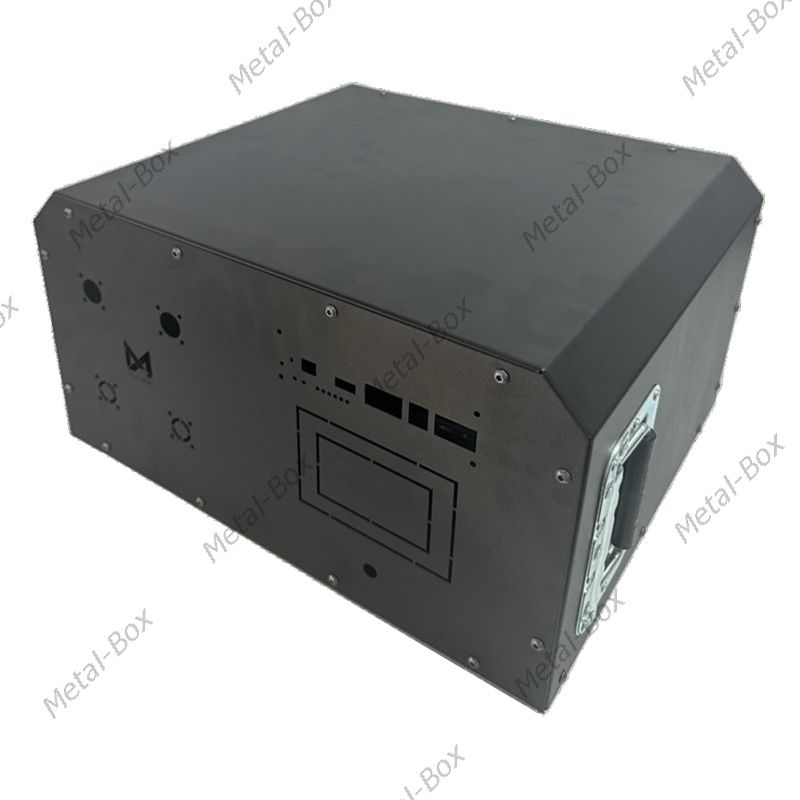

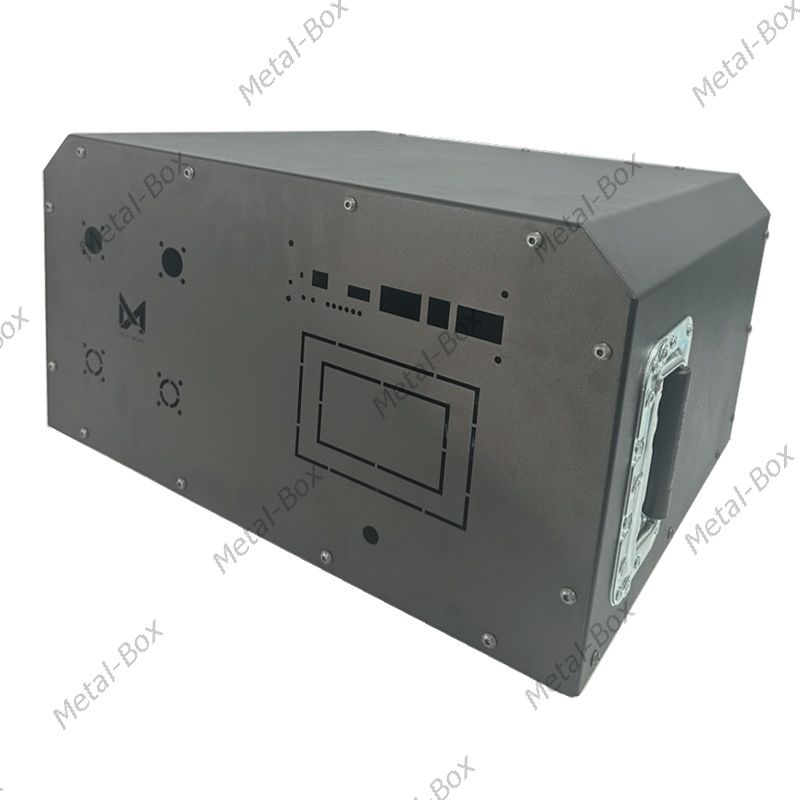

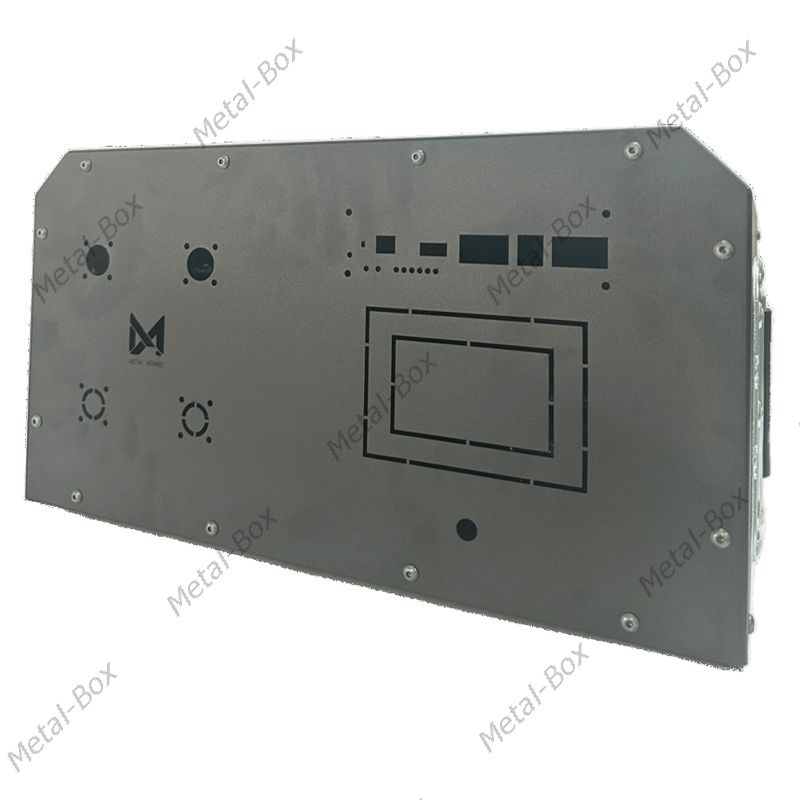

Вам більше не потрібно витрачати час на підгонку отворів за допомогою болгарки чи свердел. Знімна фронтальна панель розміром 483х255 мм виготовляється на ЧПУ-обладнанні і підганяється під будь-який комплект вашої автоматики.

Можливості адаптації передньої панелі.
Дисплеї: готові посадкові місця або розумна перфорація під екрани 3.2", 4.3" або 7". Майстер може самостійно виламати потрібне віконце безпосередньо під час збирання.
Силові клеми: отвори під 1 або 2 пари силових клем (зокрема, під роз'єми 200А). Завдяки перфорованим контурам ви можете залишити лише необхідну кількість виходів.
Керування та захист: точні вирізи під кнопку живлення BMS (яку можна виключити, якщо екран 3.2" вже має свою кнопку), плату інтерфейсів та силовий автоматичний вимикач.
Сумісність з BMS: за замовчуванням панель розрахована під JK BMS, але ми можемо внести зміни під Daly BMS або інші плати.

Базовий комплект поставки включає:
Основну платформу з компресійними пластинами та верхній захисний кожух.
Знімну кастомізовану фронтальну панель.
Комплект шпильок для рівномірного стягування комірок (4 шт.).
Надійні металеві ручки для зручного перенесення (2 шт., встановлені на корпус).
Опорні ніжки для захисту поверхні від подряпин (6 шт.).

Обирайте доступну та перевірену ЧПУ-якість від Metal-Box! Замовляйте стандартну конфігурацію або надсилайте ваші побажання щодо передньої панелі для безкоштовного доопрацювання.
