Двоповерховий металевий корпус для акумулятора LiFePO4 16S (48V)

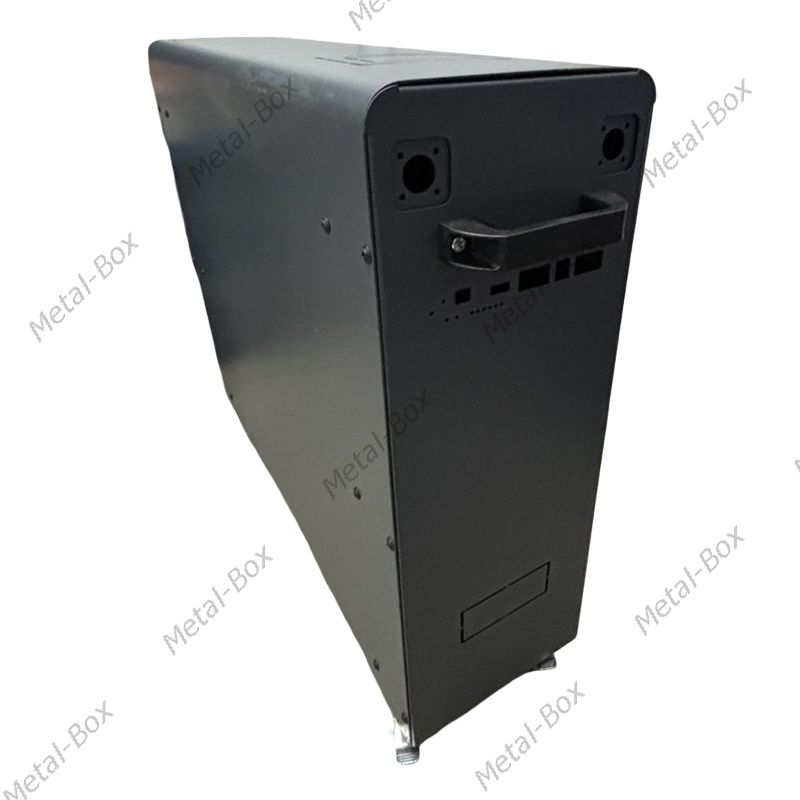

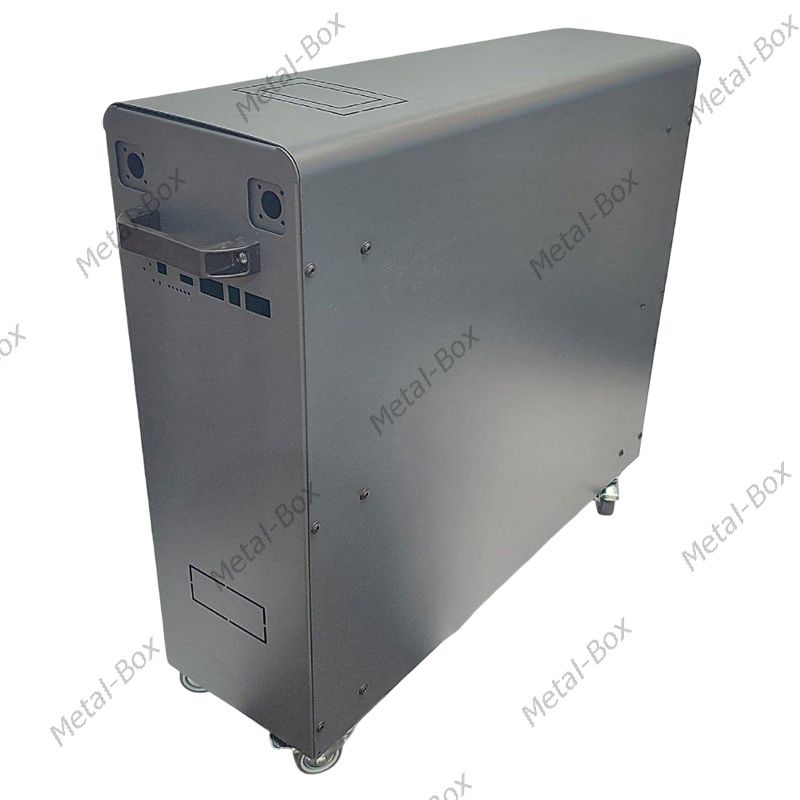

Двоповерховий вертикальний корпус для акумулятора LiFePO4 16S (48V) на колесах.

Головна проблема стандартних горизонтальних корпусів при монтажі у вузьких приміщеннях - це необхідність перевертати їх на бік, наче холодильник. При цьому комірки LiFePO4 опиняються в горизонтальному положенні. Серед інженерів та збірників точиться чимало суперечок щодо безпеки такої експлуатації, і багато майстрів прагнуть монтувати акумулятори виключно у вертикальному положенні - клемами догори.
Спеціально для розв'язання цієї задачі команда Metal-Box розробила мобільну 2-поверхову вертикальну стійку-корпус під 16S системи 48 Вольт. Це ідеальне конструктивне рішення для збирання елементів EVE, CATL, Lishen, Rept та інших ємністю 280Ah, 304Ah, 314Ah, 324Ah, 334Ah, яке займає мінімум площі на підлозі (ширина всього 225 мм) і легко переміщується завдяки поворотним коліщаткам.

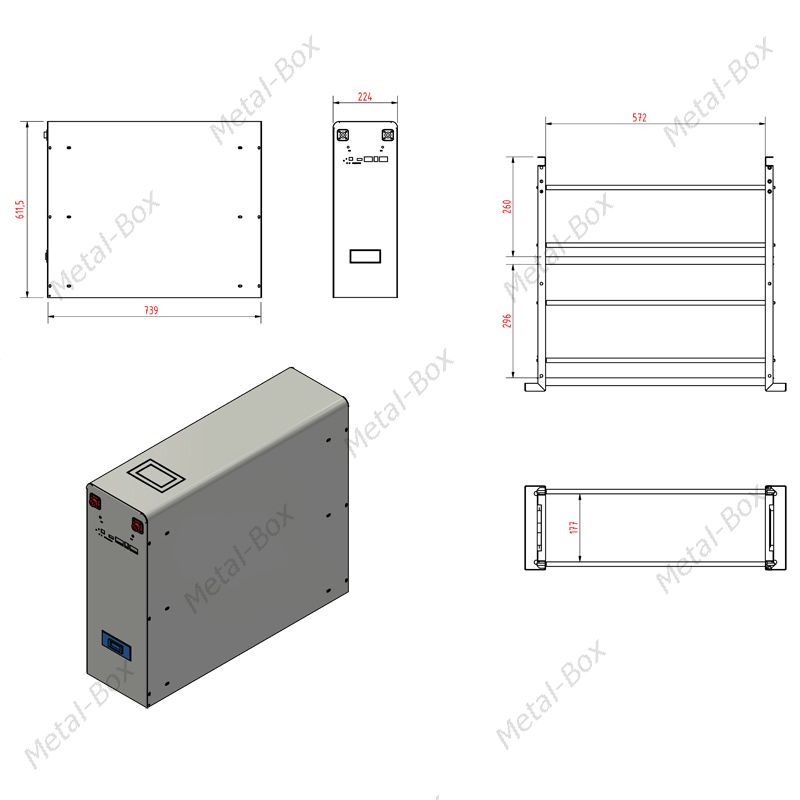

Конструктивні габарити та параметри 2-поверхового корпусу для складання акумуляторів:

• ширина корпусу - 225 мм (поміститься у найвужчу нішу)
• довжина без ручок - 750 мм.

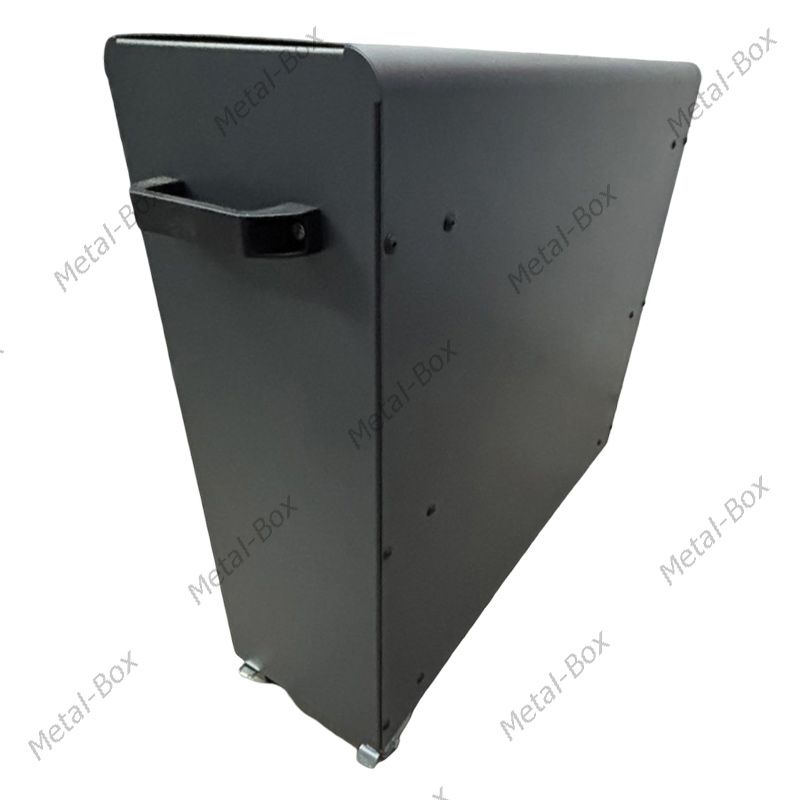

• довжина з транспортувальними ручками - 830 мм.
• повна висота (з урахуванням коліс) - 775 мм.
• вага порожньої конструкції - 27 кг (забезпечує стійкість під навантаженням понад 90 кг)
• мобільність - 4 поворотні коліщатка в комплекті, що монтуються до нижньої несучої пластини

Двоповерхова побудова та технологія стискання комірок у корпусі для акумуляторної батареї

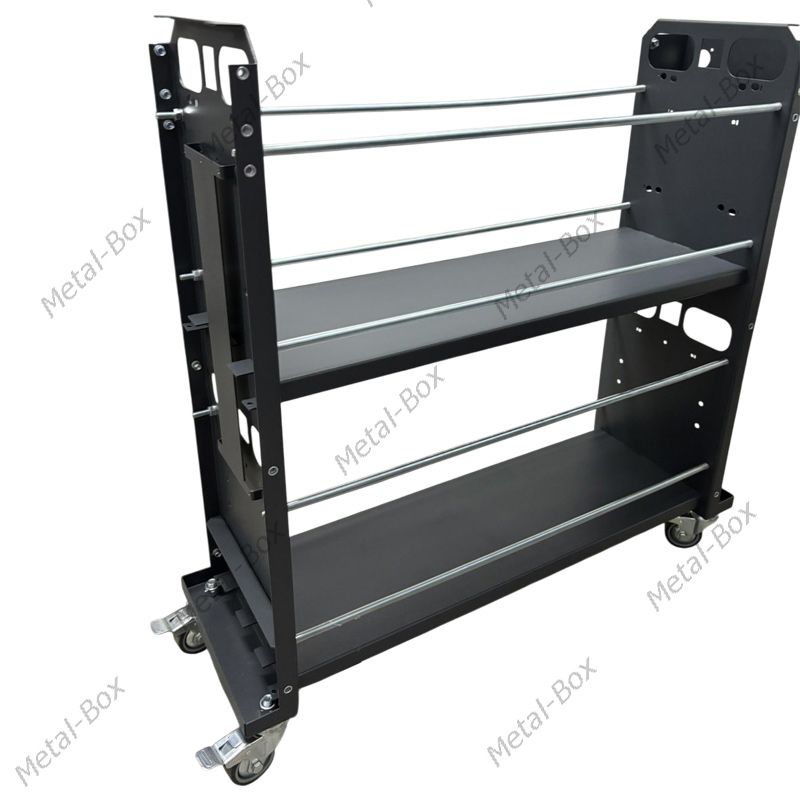

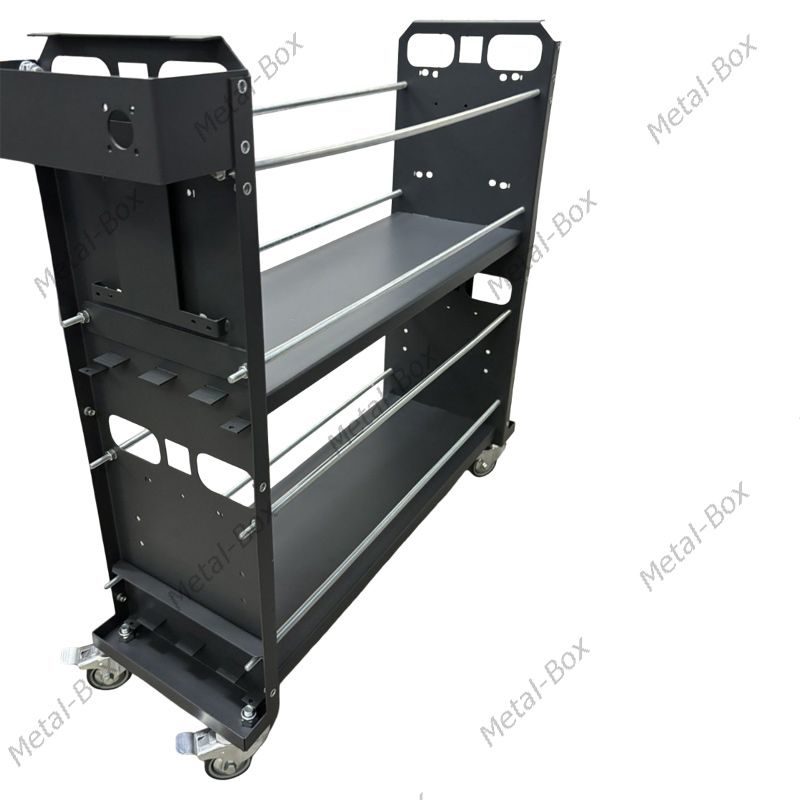

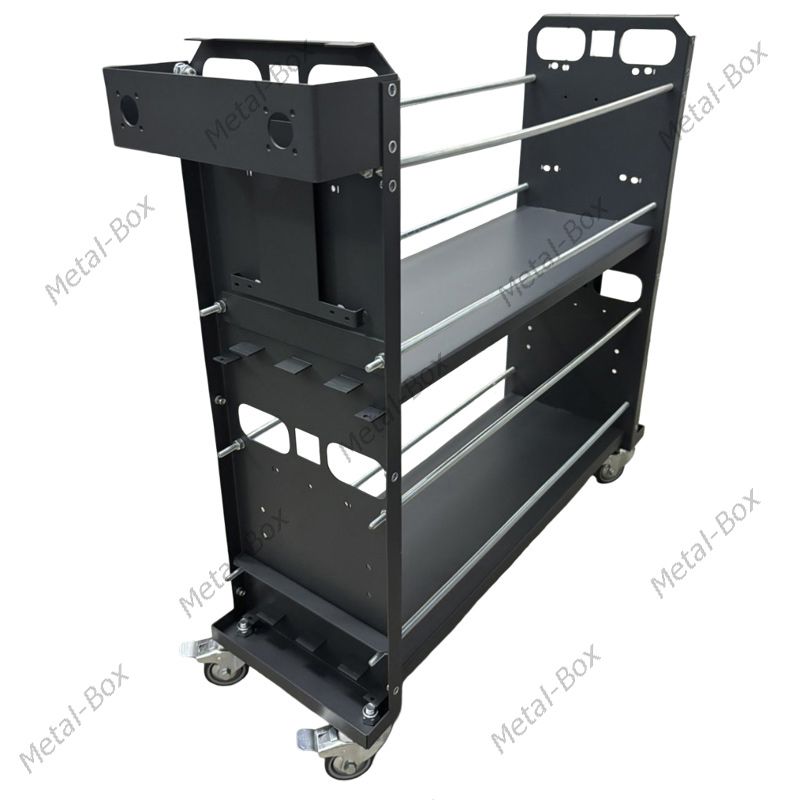

Основою корпусу є дві технологічні зони-«кошики», розташовані одна над одною (по 8 комірок на кожному поверсі). Каркас формується з 4 металевих пластин товщиною 1.5 мм (дві вертикальні та дві горизонтальні, що надійно з'єднуються).

• компресійний прес з регулюванням - вертикальні стінки корпусу виконують роль потужних притискних пластин. Відстань між ними можна регулювати в діапазоні від 572 до 592 мм. Це дозволяє безпроблемно упаковувати банки різного стану (включаючи б/в або злегка роздуті), а також застосовувати товсті діелектричні прокладки
• 8-шпилькова стяжка - на відміну від одноповерхових моделей, тут застосовано по 4 нарізні шпильки на кожен поверх (загалом 8 шпильок). Точне регулювання моменту затягування кожної шпильки дозволяє досягти ідеально рівномірного тиску на комірки LiFePO4 на обох поверхах
• з'єднання поверхів - у передній та задній компресійних пластинах передбачені технологічні вікна для прокладання силової міжповерхової шини, яка з'єднує 8-му та 9-ту комірки між поверхами
• силовий блок - на передній вертикальній пластині зверху встановлено П-подібну скобу, призначену для монтажу однієї пари силових клем.

Захисний кожух та стандартизована автоматика у ящику для збирання акумуляторів

Після завершення укладання банок (комірок) LiFePO4, їх стягування шпильками та підключення силових клем, конструкція закривається великою П-подібною металевою кришкою товщиною 1,5 мм, а також окремими передньою та задньою стінками (по 1,5 мм).На відміну від серій із замінними фронтальними панелями, дана модель має стандартизовану конфігурацію автоматики для максимальної надійності та жорсткості:

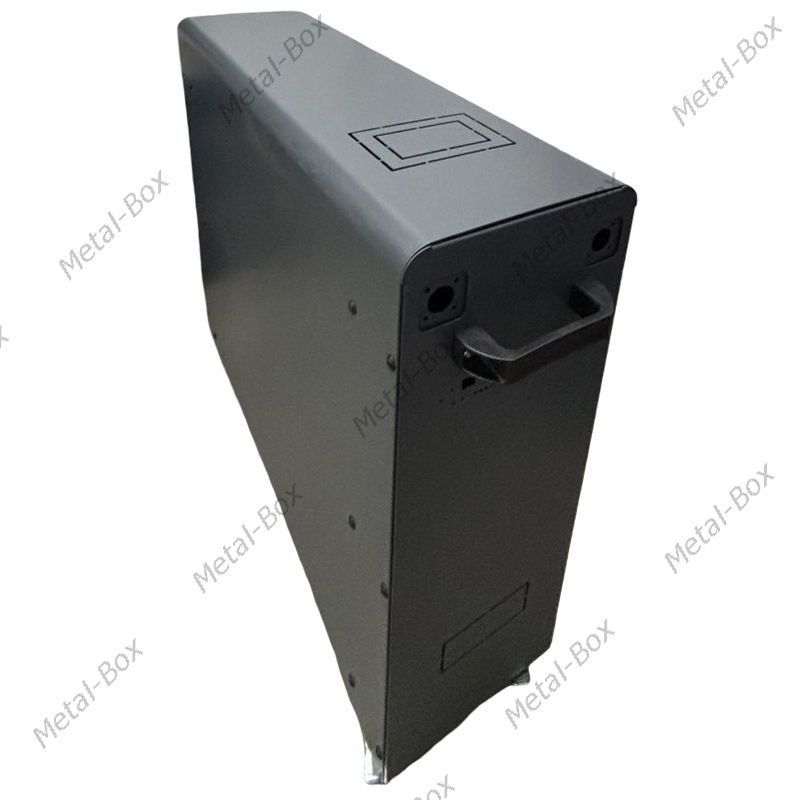

• екрани моніторингу - зверху на верхній кришці виконано перфоровані напівпрорізані контури-виламашки під екрани JK BMS діагоналлю 4.3" або 3.2";

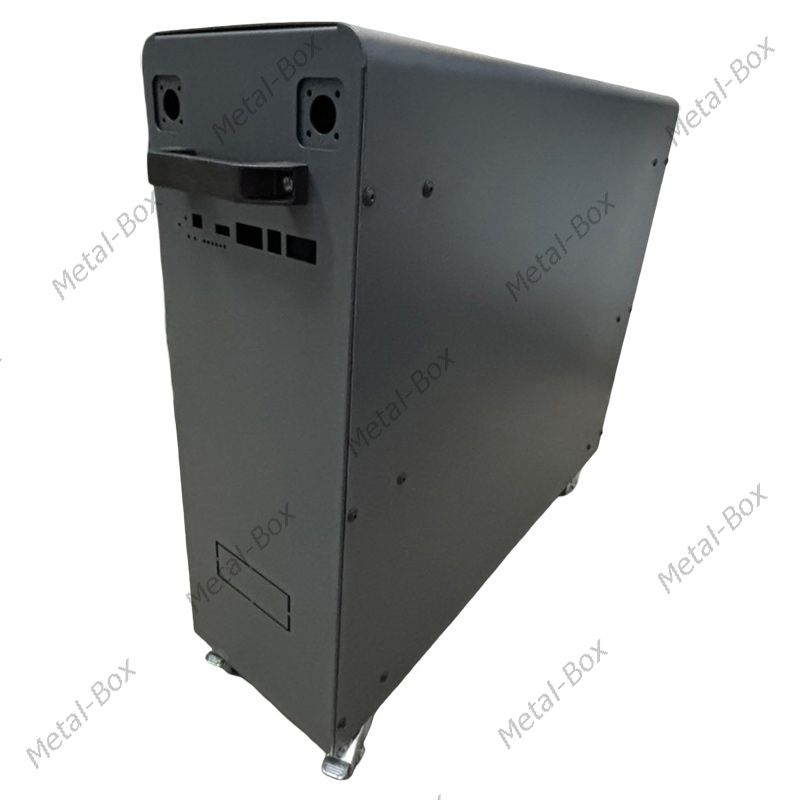

• автоматичний захист - на передній кришці передбачена ЧПУ-перфорація під 2 популярні типорозміри автоматичних вимикачів (розміри вікон 103х43 мм та 46х28 мм);
• плата інтерфейсів та кнопка - передня кришка містить штатні посадкові місця під плату комунікації інверторної JK BMS та кнопку увімкнення/вимкнення;
• силовий вихід - розрахований під 1 пару силових клем.

Всі металеві елементи проходять антикорозійне фосфатування та покриваються зносостійкою полімерною порошковою фарбою.

Замовляйте 2-поверховий корпус від виробника Metal-Box - збережіть правильне вертикальне положення ваших LiFePO4 комірок та зекономте максимум простору!
